Монтаж модулей расширения EasyHomeMODUL и схемы управления

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание. Соблюдайте правила электробезопасности.


  1. Осмотрите модуль и убедитесь в отсутствии механических повреждений.
  2. Установите модуль на DIN-рейку.
  3. Подключите питание.

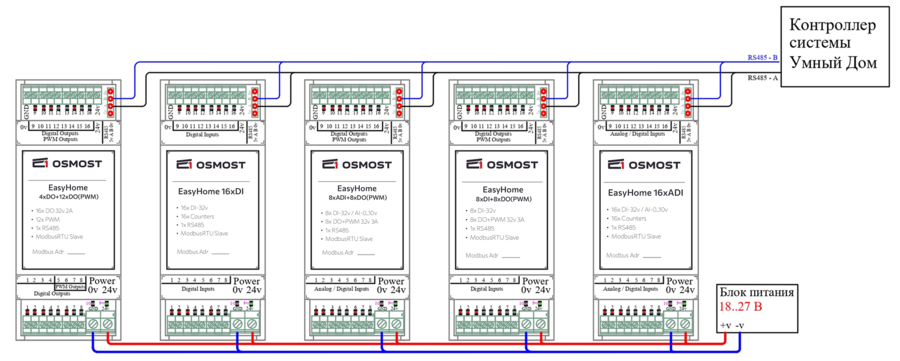

  4. Подключите модули к шине RS-485 для управления с контроллера.

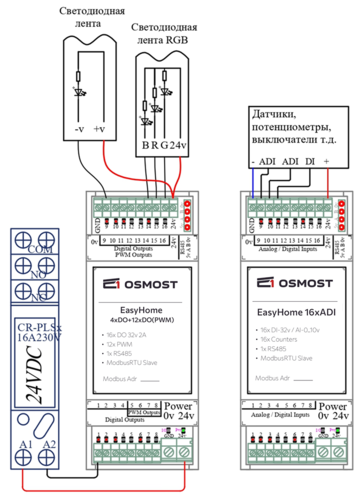

  5. Подключите оборудование к входам/выходам модуля.

Настройки подключения

  1. Откройте инженерный интерфейс.
  2. Перейдите на страницу: Расширения —> Менеджер портов .

    Для порта RS485 контроллера выберите приложение «15 - Модули расширения ADIO и DIM». Укажите количество подключенных устройств.
    Пример для подключения 10 модулей расширения к порту 3:
  3. Вернитесь на главную страницу.
  4. Перейдите в Настройки ПЛК —> Входы выходы в ПЛК и модули расширения .

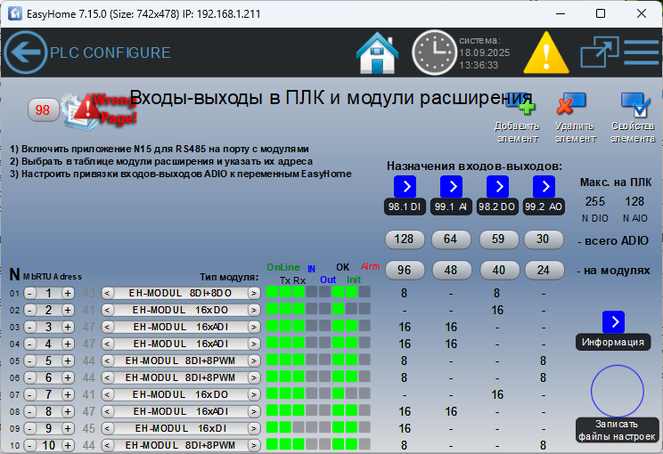

    Выберите тип подключенных модулей и укажите их адреса. Все модули расширения:
    5. Тип модуля Название продукции
    41 EH-MODUL 16xDO EasyHomeMODUL 16xDO
    42 EH-MODUL 4DO+12PWM EasyHomeMODUL 16xDO
    45 EH-MODUL 16xDI EasyHomeMODUL 16xDI
    46 EH-MODUL 16xAI EasyHomeMODUL 16xADI
    47 EH-MODUL 16xADI EasyHomeMODUL 16xADI
    43 EH-MODUL 8DI+8DO EasyHomeMODUL 8xDI 8xDO+PWM
    44 EH-MODUL 8DI+8PWM EasyHomeMODUL 8xDI 8xDO+PWM
    48 EH-MODUL 8ADI+8PWM EasyHomeMODUL 8xADI 8xDO+PWM
  5. На странице отобразится общее и добавленное количество входов/выходов и их тип.

Назначение модулям расширения адреса Modbus

Для управления модулем и его настроек с компьютера можно воспользоваться симуляторами ведущего (master) Modbus. Для этого необходимо приобрести преобразователь интерфейсов USB-RS485 и подключить его к компьютеру и модулю. Ниже представлен пример управления модулем с помощью Modbus Tester — бесплатного инструмента для теста ведомых устройств Modbus (узнать подробнее и скачать можно по ссылке).

Выполните необходимые настройки соединения (Connection Settings):

  • Com Port: порт вашего преобразователя интерфейса;
  • Baudrate: скорость передачи (по умолчанию 9600);
  • Parity: None;
  • Data Bits: 8 Bits;
  • Stop Bits: 1 Bit.

Выполните необходимые настройки Modbus (Modbus Settings):

  • Function: 16-Write Multiple Register;
  • Slave Id: адрес модуля (по умолчанию 15);
  • Register Start: 16384 — адрес первого регистра;
  • Count: 112 — количество регистров;
  • Poll Rate (ms): 1000 — частота опроса.

Для изменения значения регистра дважды кликните на необходимую ячейку, введите значение в открывшемся окне и нажмите Send.


Следующие шаги

Следующий шаг - назначение ADIO в инженерном интерфейсе.

Полная таблица регистров для управления модулями EasyHomeMODUL по протоколу ModbusRTU представлена на следующей странице.

Общее описание всех модулей расширения – на странице Модули расширения EasyHomeMODUL.
