Диммер EasyHomeDIM-2

Подключение EasyHomeDIM и EasyHomeDIM-10

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

1. Осмотрите диммер и убедитесь в отсутствии механических повреждений.

2. Установите диммер на DIN-рейку.

3. Ознакомьтесь с рекомендациями по подбору оборудования для подключения.

Назначение	EeasyHomeDIM	EasyHomeDIM-10
Основное питание	Автоматический выключатель с номинальным током 6А	Автоматический выключатель с номинальным током 6А
Подключение каналов	Автоматический выключатель с номинальным током 6А	Автоматический выключатель с номинальным током 10А
Блоки питания для LED лент	Ограничение по напряжению: 12-450В Ограничение по току: 5A	Ограничение по напряжению: 12-450В Ограничение по току: 5A
Лампы накаливания и галогеновые лампы	Ограничение суммарной мощности группы освещения: 1100Вт	Ограничение суммарной мощности группы освещения: 2200Вт
Светодиодные лампы (LED)	Лампа должна быть обозначена как диммируемая ("dimmable") Ограничение суммарной мощности группы освещения: 650Вт	Лампа должна быть обозначена как диммируемая ("dimmable") Ограничение суммарной мощности группы освещения: 1100Вт

4. Подключите диммер к источнику питания, для этого заведите фазовый и нейтральный провода в отверстия клемм и затяните винты.

Питание EasyHomeDimmer и EasyHomeDimmer-10

5. Подключите нагрузки. Диммер поддерживает подключение следующих устройств:

• Подключение ламп накаливания.

1. Подключите питание канала от сети 230В.
2. Подключите фазу группы освещения к выходу канала диммера



   Подключение ламп и электронагрузок

• Подключение светодиодных ламп.
• Подключение светодиодных лент.

1. Подключите выходы блока питания к ленте и диммеру.
2. Подключите блок питания к сети 230В.



   Подключение LED Лент

6. Подключите диммер к сети Ethenet.

Настройка приложения EasyHome Dimmer

1. Скачайте приложение на ваше устройство.

	EasyHomeDimmer для Windows
	EasyHome Dimmer для Android
	EasyHome Dimmer для iOS

1. Включите питания диммера.
2. Подключите диммер и ваше устройство к одной сети Ethernet/Wi-Fi.
3. Запустите приложение «EasyHomeDIM» на вашем устройстве.

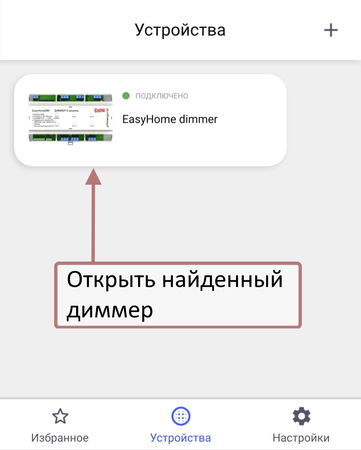

4. В приложении перейти на вкладку «Устройства» и нажать на иконку «+».



5. В открывшемся окне выбрать соответствующую операцию.
   • Автоматический поиск
     1. Для автоматического поиска устройства нажать «Поиск устройств».



     2. Дождаться окончания поиска устройств. Для прерывания операции автоматического поиска нажать «Отмена».



   • Ручное добавление устройства
     1. Для осуществления ручного добавления устройства, нажать «Добавить вручную».
     2. В открывшемся окне ввести IP-адрес диммера и нажать «Добавить».



     3. Для отмены операции нажать «Отмена».
6. В случае, если устройства не будут найдены, пользователю будет показано сообщение «Устройство не найдено». При успешном добавлении диммер отобразиться на вкладке «Устройства» и можно перейти к настройкам ламп.

Основные настройки

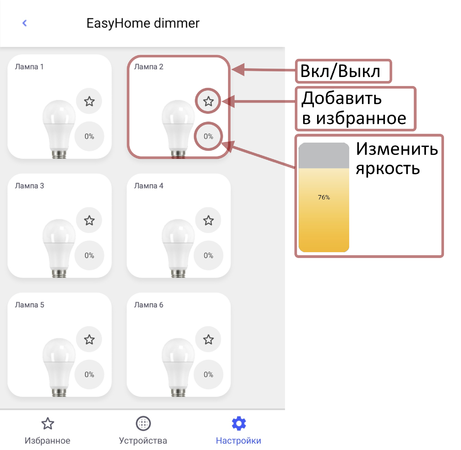

1. В приложении перейдите на вкладку «Устройства» и выберете устройство из списка. Откроется окно управления лампами.

•
•

2. Откройте настройки устройства. Здесь можно переименовать диммер, посмотреть основную информацию об устройстве, изменить параметры входов диммера, если для управления дополнительно используются выключатели/регуляторы и выполнить настройки ламп.

3. Перейдите к настройкам нужной лампы.

1. • Измените имя лампы.
   • Выберите тип выхода:
     1. Trailing edge — для светодиодных ламп, ламп накаливания;
     2. Leading edge — для индуктивных нагрузок;
     3. PWM — для светодиодных лент;
     4. Digital out — для твердотельного реле.
   • Измените время замедления разгорания и затухания.
   • Измените диапазон диммирования.

•
•

Изменение диапазона диммирования

Для корректного управления подключенными к диммеру устройствами, необходимо установить пороговые значений минимальной и максимальной яркости свечения.

Вариант 1. Подбор порогов яркости.

1. В открывшемся окне управления лампами выбрать нужный канал.
2. Установите для выбранного канала яркость 100%, перемещая палец по слайдеру на экране.



3. Перейти в раздел приложения «Настройки».
4. Выберите нужную лампу из списка.
5. Уменьшите максимальную яркости лампы, нажимая кнопку «-». Нажмите сохранить.



6. Повторяйте п.5 до тех пор, пока лампа, подключенная к диммеру, не начнет уменьшать яркость свечения.
7. Вернитесь в окно управления лампами.
8. Установите значение уровня яркости 1%, передвигая палец по слайдеру на экране.



9. Перейдите в раздел приложения «Настройки».
10. Выберите нужную лампу из списка.
11. Увеличьте максимальную яркость, нажимая кнопку «+». Нажмите сохранить.



12. Повторяйте п.11 до тех пор, пока лампа, подключенная к диммеру, не начнет загораться.

Пример:

Выставляем яркость лампы 1 на 100%. Переходим в настройки и уменьшаем максимальную яркость на 25, нажимаем сохранить. Яркость лампы не уменьшилась, значит уменьшаем еще на 25, сохраняем и повторяем. На значении максимальной яркости 180 лампа 1 уменьшила свою яркость, значит увеличиваем яркость до 190, сохраняем и проверяем, что при дальнейшем увеличении порога яркость перестала увеличиваться.

Открываем окно управления лампами и выставляем яркость 1%. Открываем настройки лампы и увеличиваем минимальную яркость на 25, сохраняем. Лампа не начала разгораться, значит повторяем увеличение. На значении 50 лампа начала тускло гореть, сохраняем эти значения и переходим к настройкам остальных ламп.

Вариант 2. Расчет порогов яркости.

1. Определите при каком проценте яркости лампа начинает разгораться и при каком проценте яркость достигает максимума.
2. Переведите значения в шкалу 0…255 по формуле (Яркость)%*255/100.
3. Введите полученные значения в настройки максимальной и минимальной яркости лампы.
4. Нажмите сохранить.
5. При необходимости откорректируйте значения.

Пример:

При постепенном увеличении яркости лампа 1 начала разгораться на значении 20%. При последующем увеличении яркости установлено что на 75% лампа 1 достигла своей максимальной яркости. Переводим значения 20% и 75% в шкалу 0...255. Минимальная яркость для лампы 1: (20*255)/100 = 51; максимальная яркость: (75*255)/100 = 191. Вводим полученные значения в настройки лампы 1. Нажимаем сохранить.

Диммер готов к использованию!
