Версия от 13:24, 12 августа 2025
В системе EasyHome можно применять разнообразные проводные низковольтные датчики движения, здесь представлены рекомендованный датчики.
| Характеристика | EH-PirSensor_p001 | DS_PD2_P10PE (Версия с защитой от животных до 24кг) |
|---|---|---|
| Способ монтажа | в потолок в отверстие 42мм | на потолок или на стену |
| Поле сработки | 6м х 24° | 15м х 85° (10м х 90°) |
| Питание | 9..27В, 10мА | 9..16В, 13мА |
| Выход | реле до 125В, до 100мА | реле ТТР до 60В, до 50мА |
| Нормальное состояние | NO | NC |
| Размер | 65х70мм | 117х69x50мм |
| Внешний вид |
|
|

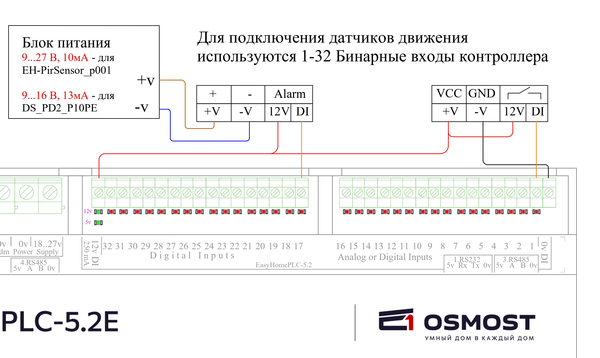

Схема подключения
Ниже представлена схема подключения датчика движения к контроллеру EasyHome в двух вариантах: с питанием от контроллера и питанием от БП.
