Подключение устройства «EasyHomeDIM» и «EasyHomeDIM-10»

Перед началом работы с диммером необходимо выполнить его подключение к источнику питания, а также подключение коммутируемых устройств и интерфейсов управления.

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

Осмотрите диммер и убедитесь в отсутствии механических повреждений.
Ознакомьтесь со схемой подключения.
Подключите диммер к источнику питания, для этого заведите фазовый и нейтральный провода в отверстия клемм и затяните винты.
Питание EasyHomeDimmer и EasyHomeDimmer-10
Подключите нагрузки. Диммер поддерживает подключение следующих устройств:
- диммирование по заднему фронту (для ламп LED, блоков питания диммруемых ламп, накаливания) - по-умолчанию;
- диммирование по переднему фронту (для индуктивных нагрузок: проволочные трасформаторы, моторы);
- твёрдотельное реле (с переключением в нуле периода при работе с переменным током);
- ШИМ регулирование для светодиодных светильников постоянного тока на регулируемой частоте (500Гц по умолчанию).

Подключение LED Лент

Подключение ламп и электронагрузок

6. Ознакомьтесь с методами управления диммером.

Подключение устройства «EasyHomeDIM-LED»

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

1. Осмотрите диммер и убедитесь в отсутствии механических повреждений.

2. Установите диммер на DIN-рейку.

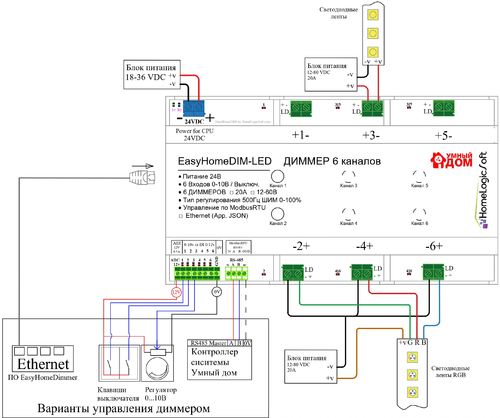

3. Ознакомьтесь со схемой подключения.

4. Подключите диммер к источнику питания.

5. Подключите нагрузки. Диммер EasyHomeDIM-LED предназначен для диммирования светодиодных лент

Подключите выходы блока питания (БП) к ленте и диммеру.
Подключите БП к питанию согласно его инструкции.
При дальнейших настройках диммера необходимо изменить режим работы выхода на ШИМ(PWM). Изменение настроек выхода в приложении EasyHome Dimmer смотреть ниже.

6. Ознакомьтесь с методами управления диммером.

Методы управления диммером

Диммеры поддерживают управление с приложения, от кнопок и регуляторов и по протоколу ModbusRtu через порт RS-485. Ниже представлена схема подключения.

ПО EasyHome Dimmer

Для дистанционного управления диммером необходимо скачать приложение EasyHome Dimmer и произвести настройки.

Выключатели/регуляторы

Каждый диммер имеет шесть входов и вывод встроенного источника питания на 12В для подключения выключателей, регуляторов и датчиков 0-10В.

Вариант управления	Описание
0: Не используется	Диммер только измеряет входное напряжение или определяет нажатие кнопки, управление отсутствует
1: Аналоговый вход (0-10В)	Для подключения регулятора
2: Нажатие-вкл/выкл канал; удержание - диммирование канала	Коротким нажатием клавиши осуществляется включение и выключение соответствующего канала, длинное нажатие плавно изменяет его яркость
3: Нажатие-вкл/выкл канал; удержание - вкл/выкл всё	Коротким нажатием клавиши осуществляется включение и выключение соответствующего канала, длинное нажатие включает и выключает все каналы
4: Нажатие-вкл/выкл всё; удержание - диммирование канала	Коротким нажатием клавиши осуществляется включение и выключение всех каналов, длинное нажатие плавно изменяет яркость соответствующего канала
5: Классический выключатель	Включение и выключение канала
6: Классический переключатель	Изменение состояния канала
Автоопределение	Автоматическое определение состояния входа: аналоговый вход (0-10В) или нажатие-вкл/выкл канал, удержание - диммирование канала

Протокол ModbusRTU

Для осуществления дополнительных функций и создания сценариев можно использовать контроллер, например, EasyHomePLC-5.2E, EasyHomeM-1 или др. Связь с диммером осуществляется по протоколу ModbusRtu через порт RS-485. Таблицу регистров можно посмотреть здесь.
