Диммер EasyHomeDIM-2

Подключение EasyHomeDIM и EasyHomeDIM-10

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

1. Осмотрите диммер и убедитесь в отсутствии механических повреждений.

2. Установите диммер на DIN-рейку.

3. Ознакомьтесь с рекомендациями по подбору оборудования для подключения.

Назначение	EeasyHomeDIM	EasyHomeDIM-10
Основное питание.	Текст ячейки	Текст ячейки
Подключение каналов	Текст ячейки	Текст ячейки
Блоки питания для LED лент	Текст ячейки	Текст ячейки

4. Подключите диммер к источнику питания, для этого заведите фазовый и нейтральный провода в отверстия клемм и затяните винты.

Питание EasyHomeDimmer и EasyHomeDimmer-10

5. Подключите нагрузки. Диммер поддерживает подключение следующих устройств:

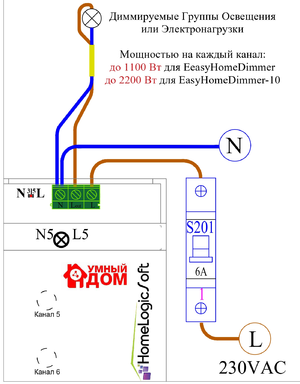

• Подключение ламп накаливания.

1. Подключите питание канала от сети 230В.
2. Подключите фазу группы освещения к выходу канала диммера



   Подключение ламп и электронагрузок

• Подключение светодиодных ламп.
• Подключение светодиодных лент.

1. Подключите выходы блока питания к ленте и диммеру.
2. Подключите блок питания к сети 230В.



   Подключение LED Лент

6. Подключите диммер к сети Ethenet.

Настройка приложения EasyHome Dimmer

1. Скачайте приложение на ваше устройство.

	EasyHomeDimmer для Windows
	EasyHome Dimmer для Android
	EasyHome Dimmer для iOS

1. Включите питания диммера.
2. Подключите диммер и ваше устройство к одной сети Ethernet/Wi-Fi.
3. Запустите приложение «EasyHomeDIM» на вашем устройстве.
4. В приложении перейти на вкладку «Устройства» и нажать на иконку «+».



5. В открывшемся окне выбрать соответствующую операцию.
   • Автоматический поиск
     1. Для автоматического поиска устройства нажать «Поиск устройств».



     2. Дождаться окончания поиска устройств. Для прерывания операции автоматического поиска нажать «Отмена».



   • Ручное добавление устройства
     1. Для осуществления ручного добавления устройства, нажать «Добавить вручную».
     2. В открывшемся окне ввести IP-адрес диммера и нажать «Добавить».



     3. Для отмены операции нажать «Отмена».
6. В случае, если устройства не будут найдены, пользователю будет показано сообщение «Устройство не найдено». При успешном добавлении диммер отобразиться на вкладке «Устройства» и можно перейти к настройкам ламп.

Основные настройки

1. В приложении перейдите на вкладку «Устройства» и выберете устройство из списка. Откроется окно управления лампами.
2. Откройте настройки устройства. Здесь можно переименовать диммер, посмотреть основную информацию об устройстве, изменить параметры входов диммера, если для управления дополнительно используются выключатели/регуляторы и выполнить настройки ламп.
3. Перейдите к настройкам нужной лампы.
   • Измените имя лампы.
   • Выберите тип выхода:
     1. Trailing edge — для светодиодных ламп, ламп накаливания;
     2. Leading edge — для индуктивных нагрузок;
     3. PWM — для светодиодных лент;
     4. Digital out — для твердотельного реле.
   • Измените время замедления разгорания и затухания.
   • Измените диапазон диммирования.

Изменение диапазона диммирования

Для корректного управления подключенными к диммеру устройствами, необходимо установить пороговые значений минимальной и максимальной яркости свечения.

Вариант 1. Подбор порогов яркости.

1. В открывшемся окне управления лампами выбрать нужный канал.
2. Установите для выбранного канала яркость 100%, перемещая палец по слайдеру на экране.



3. Перейти в раздел приложения «Настройки».



4. Выберите нужную лампу из списка.
5. Уменьшите максимальную яркости лампы, нажимая кнопку «-». Нажмите сохранить.



6. Повторяйте п.5 до тех пор, пока лампа, подключенная к диммеру, не начнет уменьшать яркость свечения.
7. Вернитесь в окно управления лампами.
8. Установите значение уровня яркости 1%, передвигая палец по слайдеру на экране.



9. Перейдите в раздел приложения «Настройки».
10. Выберите нужную лампу из списка.
11. Увеличьте максимальную яркость, нажимая кнопку «+». Нажмите сохранить.



12. Повторяйте п.11 до тех пор, пока лампа, подключенная к диммеру, не начнет загораться.

Пример:

Выставляем яркость лампы 1 на 100%. Переходим в настройки и уменьшаем максимальную яркость на 25, нажимаем сохранить. Яркость лампы не уменьшилась, значит уменьшаем еще на 25, сохраняем и повторяем. На значении максимальной яркости 180 лампа 1 уменьшила свою яркость, значит увеличиваем яркость до 190, сохраняем и проверяем, что при дальнейшем увеличении порога яркость перестала увеличиваться.

Открываем окно управления лампами и выставляем яркость 1%. Открываем настройки лампы и увеличиваем минимальную яркость на 25, сохраняем. Лампа не начала разгораться, значит повторяем увеличение. На значении 50 лампа начала тускло гореть, сохраняем эти значения и переходим к настройкам остальных ламп.

Вариант 2. Расчет порогов яркости.

1. Определите при каком проценте яркости лампа начинает разгораться и при каком проценте яркость достигает максимума.
2. Переведите значения в шкалу 0…255 по формуле (Яркость)%*255/100.
3. Введите полученные значения в настройки максимальной и минимальной яркости лампы.
4. Нажмите сохранить.
5. При необходимости откорректируйте значения.

Пример:

При постепенном увеличении яркости лампа 1 начала разгораться на значении 20%. При последующем увеличении яркости установлено что на 75% лампа 1 достигла своей максимальной яркости. Переводим значения 20% и 75% в шкалу 0...255. Минимальная яркость для лампы 1: (20*255)/100 = 51; максимальная яркость: (75*255)/100 = 191. Вводим полученные значения в настройки лампы 1. Нажимаем сохранить.
