Контроллер EasyHomePLC-5.2E

Добавить ссылки
Материал из osmost.ru

Данное устройство представляет собой программируемый логический контроллер со встроенными 32мя входами и 34мя выходами (включая 9 силовых реле).

  • центральный процессор Espressif (Китай)
  • порт Ethernet RJ45 (ModbusTCP server на 16 клиентов + HTTP API)
  • 32 канала ввода (16 Analog 0..10v and 16 Digital Inputs 0/12/24v - Аналоговый и бинарный ввод)
  • 27 каналов вывода DO Relay 16А 250V ( Бинарные выходы)
  • выход DO для управления и питания GSM модема
  • 6 каналов диммера ШИМ 1.4А (регулируемые выходы DO или AO 0-10в через RC-цепь) ИЛИ порты: 1xRS232 и 2xRS485 (выбирается джампером)


Предустановленные настройки контроллера предполагают возможность управление релейными выходами контроллера (освещением или иными электронагрузками) и блоков реле от выключателей, подключенных к дискретным входам, и с помощью интерфейса EasyHome.

Входы(32) Тип сигнала Назначение Переменные
ADI 1..16 Аналоговый 0..10В — TempAir/TempPol
DI 1..32 Бинарный 0/12В Выключатели 1..32 кнопочные Switch [1..32]
Выходы(34) Тип сигнала Назначение Переменные
DO 1..9 Релейный выход 250В 16А Группы света 1..9 Light_NO [1..9]
DO 10..18, 19..27

(Разъем Х4, X5)

Выход для дополнительного релейного блока

L1..9 (или устройств 24В 0.2А)

Группы света 10..27 Light_NO[10..27]
AO 1..6 (LED) ШИМ светодиодных лент, 12-36В, 1.5А — Light_Dimmer[28..33]
DO 28 (Mdm) DO 24В, 1.5А Питание модема (порт 1.RS232) Inv.Modem_Reset

Подключение контроллера EasyHomePLC-5.2E

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

  1. Ознакомьтесь с рекомендациями по подбору оборудования для подключения.
    2. Назначение Оборудование
    Подключение нагрузок Нагрузочная способность 16А, 250В.
    Лампы накаливания и галогеновые лампы Ограничение суммарной мощности группы освещения: Вт.
    Светодиодные лампы (LED) Ограничение суммарной мощности группы освещения: Вт.
    Светодиодные ленты На каждый выход LED можно подключать ленту работающую от напряжения 5..32В с током потребления до 1.4А
    Блок питания для светодиодных лент Выбор исходя из характеристик ленты. Можно воспользоваться калькулятором блока питания светодиодной ленты.
  2. Осмотрите контроллер и убедитесь в отсутствии механических повреждений.
  3. Установите контроллер на DIN-рейку.
  4. Подключите питание контроллера. Основное питание устройства предусмотрено от клемм L и N напряжением 110-240В от встроенного БП на 20 Ватт (24В 900мА) или от клемм Основное питание 18..27В. Можно подавать питание одновременно, если подаваемое напряжение на клеммы Основное питание 18..27В не менее 24.0 В и не более 27.0В.  Можно использовать с ИБП на 24В (Выходное напряжение 27.0В). Потребляемая мощность контроллером составляет 3 Ватта (100мА). Блок расширения на 9 реле потребляет до 6,5 Ватт (260мА).
  5. Подключите контроллер к сети Ethenet через разъем с левой боковой стороны устройства.
  6. К выходам контроллера подключите группы освещения или электронагрузки.
    • Контроллер имеет 9 релейных выходов (до 240В и 16А)
    • При необходимости можно приобрести и подключить до двух блоков реле по 9 выходов.

    Таким образом для управления контроллером доступно 27 релейных выходов.
  7. К входам контроллера подключите выключатели или датчики для управления нагрузками.
  8. У контроллера EasyHomePLC-5.2E предусмотрена возможность использования шести выходов PWM/DO вместо портов 1xRS232 и 2xRS485.
    • Откройте крышку контроллера и переставьте джамперы на работу LED-PWM/DO.
    • Подключите светодиодные ленты к выходам PWM и блок питания.
  9. Включите питание и проверьте индикацию светодиодами. Светодиоды 12v и 5v должны постоянно гореть, I/O – мигать, при нормальной работе.

Подключение интерфейса

  1. Скачайте приложение EasyHome на ваше устройство.

    		2.  EasyHome для Windows

    		EasyHome для Android (.apk)

    EasyHome для Android (Google Play)

    		EasyHome для iOS
  2. Откройте приложение EasyHome.
  3. Выберите и откройте нужный проект или создайте свой.
  4. Перейдите в настройки подключения.
  5. Введите данные вашего устройства.

Пользовательский демо интерфейс

В проекте demo доступно использование основных функций контроллера. Для проверки подключения групп освещения перейдите в EasyHomePLC default Light , здесь доступно ручное управление лампочками и диммерами. Далее рассмотрим такие функции как климат и освещение.

Освещение

По умолчанию выключатели привязаны к группам света с соответствующим номером и могут быть изменены через пользовательский интерфейс.

  1. Откройте раздел Light (Освещение) .
    Здесь представлены четыре глобальные настраиваемы сцены (для всех групп освещения), две встроенные сцены освещения (включить весь свет и выключить весь свет) и группировка света по комнатам.
  2. Откройте комнату на плане этажа. Здесь можно управлять освещением нажимая на иконку лампы.
  3. Перейдите в настройки комнаты . Здесь представлены Мини сцены освещения (для текущей комнаты) и настройки зависимостей.
    • Чтобы создать сцену, включите необходимые лампы в комнате и нажмите "Сохранить сцену". В открывшемся окне выберите мини сцену для комнаты и в состав какой глобальной сцены она входит, чтобы управлять светом с главной страницы освещения.
    • Чтобы изменить привязки выключателей, нажмите "Зависимости", разрешите изменение привязок света. Нажмите на выключатель а затем на группу лампочек, к которой хотите привязь этот выключатель. Выйдите из режима "Зависимости".
    • Чтобы привязать выключатель к сцене, нажмите "Зависимости", включите режим сценарный выключатель. Выберите тип выключателя "Запуск минисцен" и одну из сохраненных сцен, нажмите сохранить.

Климат

По умолчанию входы ADI контроллера задействованы как выключатели. Переназначьте их с помощью инженерно-тестового интерфейса (см. ниже).

Инженерно-тестовый интерфейс

С помощью инженерного интерфейса можно изменить конфигурации входов и выходов.
Путь: Главная страница —> Настройки ПЛК —> Входы выходы в ПЛК и модули расширения .
Здесь представлены типы входов контроллера и их количество. Откройте нужные входы/выходы.

Измените необходимые настройки входов-выходов.

Ниже приведены типы входов и выходов, используемых в настройках освещения и климата.

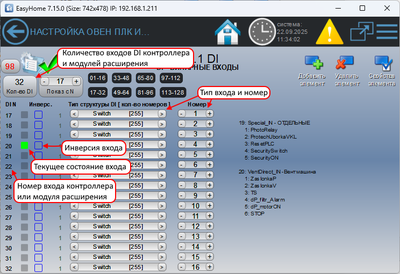

DI — Бинарные входы
Тип Номер
0 Not selected Не используется 0
1 Switch Выключатели Номер выключателя 1..255
2 PirSens Датчик движения Номер датчика движения 1..128
DO — Бинарные выходы
Тип Номер
0 Manual control Только ручное управление 0
1 Light_NO Лампочки NO и NC типа Номер лампы 1..255
2 Dimmer_NO Выходы с задержкой выключения питанием диммеров
AI — Аналоговые входы
Тип Номер
0 Not selected Не используется 0
1 TempAir Датчики комнатной температуры Номер комнаты 1..60
2 QualityAir Датчики влажности Номер комнаты 1..60
3 TempPol Датчики температуры пола Номер комнаты 1..60
5 Special_IN Уличный датчик 1: OutSide_Temp_Air — Уличная температура воздуха

2: OutSide_PhotoSensor — Освещенность

3: OutSide_Quality_Air — Уличная влажность воздуха

У контроллера первые 16 входов используются как AI или DI, при использовании AI убедиться, что этот же вход не используется как DI (выбран тип 0: Not selected)
AO — Аналоговые выходы
Тип Номер
0 Not selected Не используется 0
1 Light_Dimmer Диммируемое освещение Номер диммера 1..255
2 Light_DimSlw Диммируемое освещение с замедлением

Освещение

Откройте раздел Освещение . Здесь представлены страницы для управления группами света, выключателями и датчиками, сводные таблицы привязок выключателей и, по аналогии с пользовательским интерфейсом, представлены глобальные сцены и страница комнат. Изменение привязок выключателей выполните по аналогии с демо интерфейсом или воспользуйтесь сводными таблицами.

  • "Лампы" . В данном разделе представлено управление всеми группами света: страницы для ламп и диммеров.
  • "Выключатели" . В данном разделе можно посмотреть состояние выключателей (Switch).
  • "Датчики" . В данном разделе можно посмотреть состояние датчиков движения (PirSens).

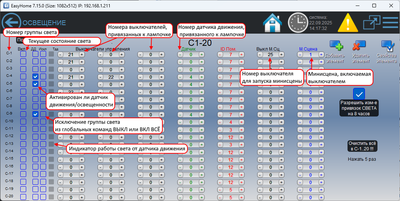

  • "Сводные таблицы" . В разделе сводные таблицы можно посмотреть и настроить привязки света к выключателям и датчикам движения. Для этого разрешите изменение привязок света, привяжите до трех выключателей к группе света или датчик движения.

Климат

Измените тип конфигурации входов AI согласно подключенным датчикам. Для комнатных датчиков температуры и влажности укажите номер комнаты от 1 до 60. Для уличного датчика выберите тип входа Special_IN.
