Первое включение контроллера EasyHomeM-1

Подключение контроллера EasyHomePLC-5.2E

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

1. Осмотрите контроллер и убедитесь в отсутствии механических повреждений.
2. Установите контроллер на DIN-рейку.

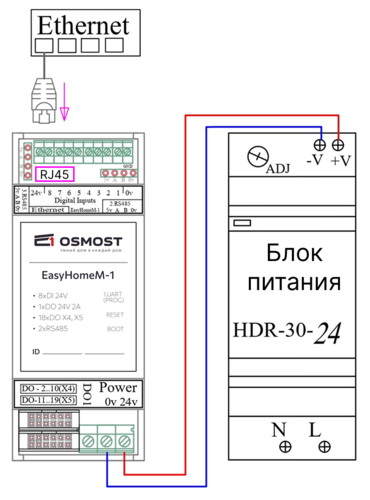

3. Подключите основное питание 18..27 В. Можно использовать с ИБП на 24В (Выходное напряжение 27.0В). Потребляемая мощность контроллером составляет 2 Ватта (70мА).

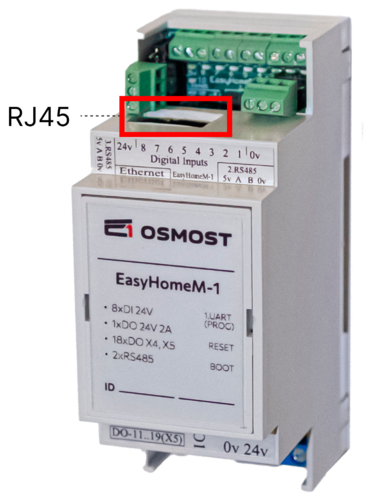

4. Подключите контроллер к сети Ethenet через разъем с левой боковой стороны устройства к роутеру или коммутатору.
   •
   •

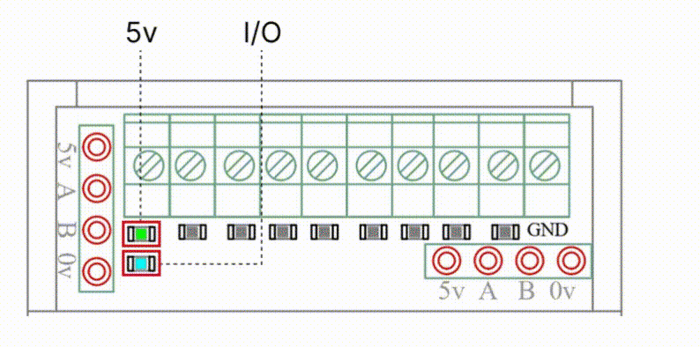

   Для проверки подключения проверьте индикацию светодиодов в верхней части контроллера:

   Индикатор обмена I/O - мигает с периодом 2 секунды (1+1) без связи с интерфейсом. Индикатор 5v горит постоянно.

   Светодиод 5v показывает работу вторичного питания процессорного модуля и должен постоянно гореть, I/O – мигать, при нормальной работе:



5. Данный контроллер рассчитан на расширяемость через внешние релейные блоки и модули.19xDO "Открытый коллектор":
   • DO1 выведен на колодку 24V 2A

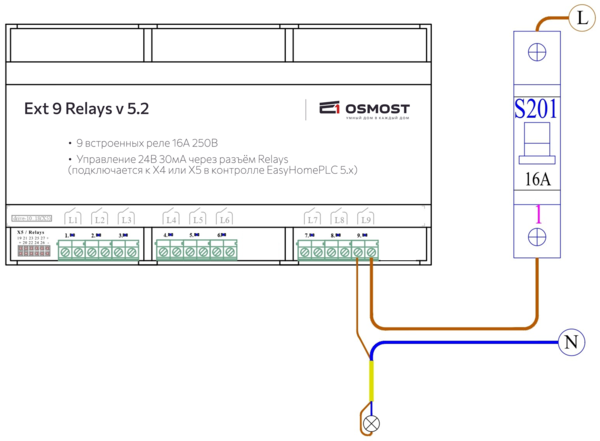

   • DO2-19 выведены на два разъёма X4, X5 для подключения релейных блоков расширения по 9 реле 16А 250В






   Таким образом для управления контроллером доступно 19 релейных выходов (18 на блоках реле + 1 на корпусе контроллера).


6. К входам контроллера подключите выключатели или датчики для управления нагрузками (до 8 каналов DI).

Подключение интерфейса

1. Установите приложение EasyHome на ваше устройство.

	EasyHome для Windows
	EasyHome для Android (.apk) EasyHome для Android (Google Play)
	EasyHome для iOS

2. Откройте приложение EasyHome.
3. Нажмите на кнопку добавления проекта в правом верхнем углу, откроется следующее окно, в котором по умолчанию будет ссылка на скачивание демо-проектов (https://homelogicsoft.com/ftp/demo.ehpa):



   Нажмите кнопку "Download", в главном меню появится список добавленных проектов.
4. Откройте инженерный интерфейс (через него происходит настройка всей системы управления): _Installer_523-003_ip212.ehp
5. Перейдите в настройки подключения в верхней статусной строке приложения. По умолчанию контроллер имеет следующие сетевые настройки:
   • IP адрес устройства: 192.168.1.212 (Получение IP по DHCP не предусмотрено).
   • IP port: 502 порт, обычно используемый для протокола ModbusTCP.
6. Введите данные в следующее окно:




   Нажмите на кнопку главного меню в правом верхнем углу , сохраните проект "Save project" и зайдите в него снова.
7. Иконка показывает правильно выполненное соединение с контроллером.

   Для проверки подключения проверьте индикацию светодиодов в верхней части контроллера:
   Теперь если подключен интерфейс EasyHome, то индикатор обмена I/O делает короткие вспышки (0.2 вкл+0.3 выкл) по количеству подключенных интерфейсов и паузу 1 сек. Индикатор 5v так же горит постоянно.

   Индикация с одним подключенным интерфейсом:



   Также протестировать Ethernet-связь с контроллером можно командой ping с компьютера с Windows. В меню “Пуск”-> “Выполнить” (или Win+R), набираем команду “ping 192.168.1.212”. Если сеть настроена, то получаем сообщение и время прохождения пакетов:

Интерфейс

По умолчанию все дискретные входы DI настроены как выключатели, все дискретные выходы DO как лампочки. Выключатели привязаны к группам света с соответствующим номером (DI1 привязан к DO1, DI2 к DO2 и т.д.). Поэтому проверим работу контроллера на примере подсистемы "Освещение".

1. Откройте раздел "Освещение" ---> "Лампы" ---> "Лампы 1-60"

   На данной странице можно проверить работу дискретных выходов DO:





2. Вернитесь на 2 страницы назад и откройте раздел "Выключатели" На данной странице можно проверить отображение работы дискретных входов DI.

   ! По умолчанию работа выключателя настроена не на классическое нажатие, а на короткое нажатие - для кнопочных выключателей. (Если у вас классический, быстрый вкл-выкл - смена положения).


3. Привязка выключателей к группам света по умолчанию настроена по соответствующим номерам (DI1 привязан к DO1, DI2 к DO2 и т.д.). При нажатии на выключатель загорается физическая группа света и лампа в интерфейсе с соответствующим номером.

Возможные ошибки и их исправление

! Если к контроллеру нет подключения, то необходимо проверить настройки и подключения в интерфейсе: если они изменены, то надо перезапустить интерфейс для переподключения по новым параметрам сети.

! Если контроллер не обнаруживается командой ping (выводится сообщение «Превышен интервал ожидания...»), тогда проверьте настройки сети на сетевой карте компьютера: IP адрес компьютера должен быть настроен вручную или получен автоматически (от DHCP-сервиса на роутере) в диапазоне 192.168.1.хх, где хх - цифра отличная от 210, 212, 0, 1 и от других устройств сети, маска подсети 255.255.255.0.

! Если выключатель DI физически исправен, но не работает, проверьте тип работы выключателя. Подробную настройку и описание всех типов работы можно посмотреть на странице настройки Освещения.

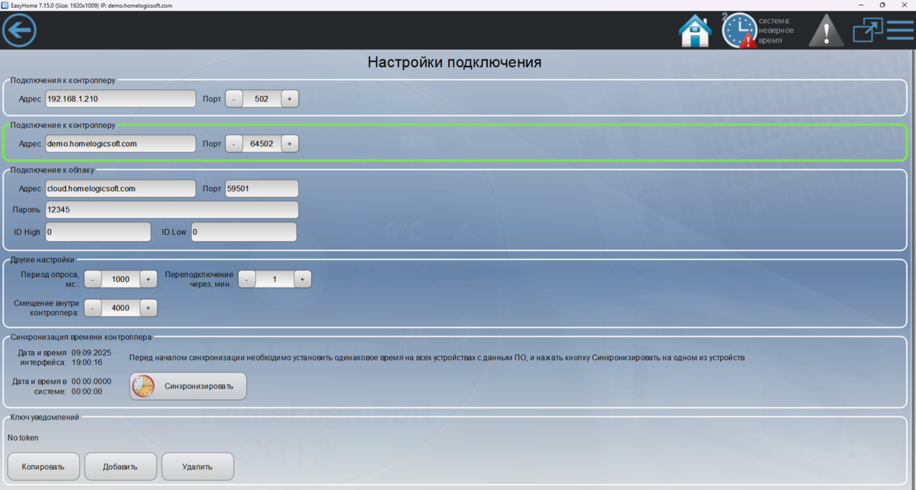

! Если появляется ошибка подключения контроллера "Неверное время" , проверьте Другие настройки ---> Смещение внутри контроллера:

Для контроллера EasyHomeM-1 значение по умолчанию - 0.

Сохраните проект и перезапустите.

---

Более подробную информацию по контроллеру EasyHomeM-1 можете найти на следующей странице.

Общую информацию и детальную настройку подсистем в приложении EasyHome - на странице ПО EasyHome.
