ПО EasyHome

Общие сведения

Система EasyHome состоит из одного или нескольких программируемых логических контроллеров (ПЛК), программы работы контроллера EasyHomePLC и программы интерфейса пользователя EasyHome.

Программа интерфейса пользователя содержит всю графическую и текстовую информацию, поддерживает постоянную связь с контроллером по Ethernet сети и визуализирует состояние системы. Так же, программа интерфейса отправляет в контроллер все команды пользователя незамедлительно. Система EasyHome позволяет на уровне пользователя:

Система EasyHome позволяет на уровне пользователя:

• управлять вручную подключенным оборудованием или включать алгоритмы автоматического управления;
• менять привязки выключателей и датчиков к группам света;
• создавать и сохранять СЦЕНЫ для разных систем (Освещение, Климат, Электронагрузки, Дополнительные устройства);
• создавать и сохранять Глобальные СЦЕНЫ ДОМА состоящие из СЦЕН систем и настройку событий для их запуска;
• ставить и снимать режим охраны, выбирать нужную комбинацию зон для охраны;
• вести диспетчеризацию систем по СМС.

Интерфейс EasyHome выглядит и работает одинаково на любых устройствах с разными ОС: WindowsXP и выше, iOS9.0 и выше, Android4.4 и выше. Оперативной памяти устройства требуется не менее 512MB, рекомендуется 2GB, определить необходимый объём памяти для конкретного проекта можно через диспетчер задач в Windows. Он зависит от количества элементов, суммарного количества и размера изображений в проекте.

Интерфейс EasyHome состоит из трех частей:

1. Прошивка контроллера. Прошивка контроллера применяется ко всем контроллерам EasyHome, в ней уже заложены все необходимые функции. Прошивка под конкретный объект может незначительно отличаться друг от друга (в основном это связано с конкретным набором драйверов для сторонних устройств).
2. Рабочая программа интерфейса EasyHome7.15, разная для каждой ОС, может быть скопирована, установлена через магазин ПО или с сайта техподдержки. Программа интерфейса в исходном виде – инженерный интерфейс, так как представление информации в нем имеет своей целью обеспечить контроль и настройку параметров для запуска автономной работы системы на объекте и не подразумевает работу пользователя.
3. Проект интерфейса, одинаковый для любой ОС, представляет собой папку [Name].ehp (EasyHomeProject) и содержит файлы страниц *.xml, папки с картинками *.png, папки со звуками *.wav, дополнительно может содержать любые файлы. Представляет собой конкретную реализацию интерфейса для объекта. Настроен под конкретный объект — это не изменения кода, это именно настройка визуальная и функциональная. Любой инженер (и не только) с помощью стандартной программы интерфейса может настроить конкретный интерфейс под свои задачи.

С помощью программы EasyHome можно осуществлять управление системами освещения (в том числе разноцветными светодиодными, лентами и лампами с изменяемой яркостью свечения), управление климатом каждого помещения, связь с системами охранной и пожарной сигнализации, связь с системами вентиляции и кондиционирования, контроль потребляемой мощности по нескольким фазам с автоотключением, неприоритетных нагрузок, управление розетками и прочими электроприборами, контроль и предотвращения аварий: протечка воды, утечка газа, электроаварии, сбор информации со счётчиков воды, газа и электричества, управление по сценариям и предустановкам. Для выполнения всех операций редактирования интерфейса достаточно только программы EasyHome, начального комплекта файлов конфигурации и картинок, подготовленных в *.png формате.

Для выполнения всех операций редактирования интерфейса достаточно только программы EasyHome, начального комплекта файлов конфигурации и картинок, подготовленных в *.png формате.

Однако, для профессионального редактирования интерфейса полезно изменять или копировать графические элементы сразу группами прямо в файле конфигурации, для этого нужно использовать текстовый редактор файлов стандарта *.xml, например, Notepad++.

Установка программы

Загрузка проекта интерфейса для конкретного объекта на устройство может быть выполнена способами:

1.       Копирование папки [Name].ehp на устройство в папку программы EasyHome (разное расположение у разных ОС).

2.       Скачивание архива папки проекта [Name].ehpа с FTP или HTTP файлового сервера в локальной или глобальной сети или через сервис хранения и загрузки проектов user.homelogicsoft.com (см. Расположение в хранилище USER.HOMELOGICSOFT).

3.       Примеры проектов также можно скачать с сайта HomeLogicSoft.

Может использоваться несколько проектов на одном устройстве через выбор в стартовом меню. Если установлен только один проект или в названии проекта есть слово autorun, то стартовое меню пропускается, и интерфейс сразу запускается в работу. Если требуется переключить или загрузить дополнительный проект, то воспользуйтесь кнопкой меню вверху справа:

• 4 шага добавления нового проекта
•
  Рисунок 2.1. Расположение кнопки главного меню
•
  Рисунок 2.2. Главное меню
•
  Рисунок 2.3. Добавление проекта
•
  Рисунок 2.4. Окно добавления проекта

По умолчанию предлагается добавить набор демо интерфейсов: https://homelogicsoft.com/ftp/demo.ehpa. Данную ссылку нужно полностью скопировать и вставить в окно "Enter the project URL" и нажать "Download".

Архив папки проекта [Name].ehpа представляет собой ZIP-архив содержащий папку [Name].ehp (одну или несколько и любые файлы). Расширение *.zip у архива заменено на *.ehpa. Путь нахождения распакованной папки определяется характеристиками ОС. Так как используются встроенные в ОС архиваторы ZIP, то иногда бывают несовместимости упаковщика и распаковщика у новых моделей аппаратов, тогда рекомендуется упаковывать более старой версией архиватора ZIP.

Установка EasyHome на Windows

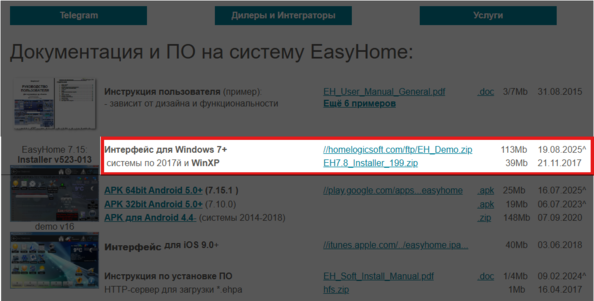

Рисунок 2.1.1. Ссылки на ПО EasyHome на сайте (Windows)

Программу по редактированию интерфейса EasyHome можно скачать с сайта.

Существуют 2 версии программы:

1. EasyHome 7.15 Интерфейс для Windows 7 и выше (Можно напрямую скачать по следующей ссылке)

2. EasyHome 7.9 Интерфейс для систем по 2017й и WinXP (Можно напрямую скачать по следующей ссылке)

После загрузки архива требуется только его распаковать в любое удобное для вас место на компьютере, и приложение готово к использованию.

На ОС Windows программа EasyHome представляет собой папку EasyHome7.15 (EasyHome7.9) с рабочим файлом EasyHome.exe и его библиотеками:

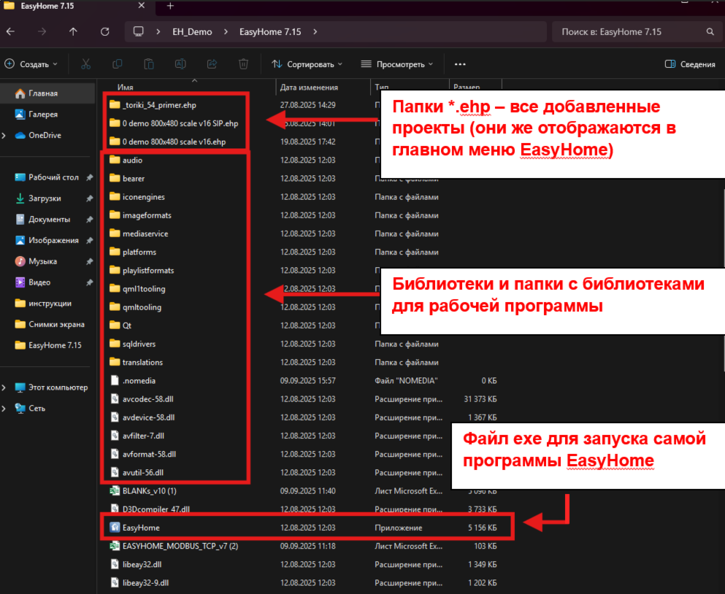

Рисунок 2.1.2. Папка всей программы

Папка проекта содержит xml файлы, в которых прописываются все элементы на страницах интерфейса и их свойства, и вспомогательные папки (напр. Img – папка с png картинками для дизайна интерфейса).

Рисунок 2.1.3. Папка проекта

Редактирование интерфейса

Элементы интерфейса

4.3.1 System

4.3.2 Level

4.3.3 Light

4.3.4 Switch

4.3.5 Sensor

4.3.6 Thermostate

4.3.3.7 Byte

4.3.8 ByteBtn

4.3.9 Bool

4.3.10 Palette

4.3.11 Weather

4.3.12 MJPEG camera

4.3.13 Audio/Video camera

4.3.14 Text

4.3.15 Dyn. Text

4.3.16 HSlider

4.3.17 VSlider

4.3.18 Pincode

4.3.19 Push token

4.3.20 Scene
