Первое включение диммера EasyHomeDIM-LED

Добавить ссылки
Материал из osmost.ru

Подключение EasyHomeDIM-LED

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

1. Осмотрите диммер и убедитесь в отсутствии механических повреждений.
2. Установите диммер на DIN-рейку.
3. Ознакомьтесь с рекомендациями по подбору оборудования для подключения.
Назначение EeasyHomeDIM
Основное питание диммера Блок питания на 18-36 В мощностью от 9 Вт.
Блоки питания для светодиодных лент Выбор исходя из характеристик ленты. Можно воспользоваться калькулятором блока питания светодиодной ленты. Ограничение по напряжению: 12-80 В. Ограничение по току: 20 A
Светодиодные ленты При выборе лент следует учесть ограничения блока питания
4. Подключите диммер к источнику питания.
5. Подключите нагрузки. Диммер EasyHomeDIM-LED предназначен для диммирования светодиодных лент
  1. Подключите выходы блока питания (БП) к ленте и диммеру.
  2. Подключите БП к питанию согласно его инструкции.
  3. При дальнейших настройках диммера необходимо изменить режим работы выхода на ШИМ(PWM). Изменение настроек выхода в приложении EasyHome Dimmer смотреть ниже.
6. Для работы с приложением EasyHome Dimmer подключите диммер к сети Ethenet через разъем с левой боковой стороны устройства.

Настройка приложения EasyHome Dimmer

Скачайте приложение на ваше устройство.

EasyHomeDimmer для Windows

EasyHome Dimmer для Android

EasyHome Dimmer для iOS
  1. Включите питание диммера.
  2. Подключите диммер и ваше устройство к одной сети Ethernet/Wi-Fi.
  3. Запустите приложение «EasyHomeDIM» на вашем устройстве.

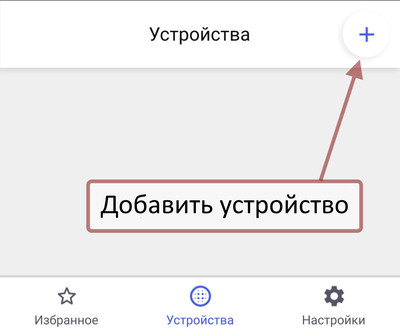

  4. В приложении перейдите на вкладку «Устройства» и нажмите на иконку «+».
  5. В открывшемся окне выберете необходимую операцию.
    • Автоматический поиск
      1. Для автоматического поиска устройства нажмите «Поиск устройств».
      2. Дождитесь окончания поиска устройств. Для прерывания операции автоматического поиска нажмите «Отмена».
    • Ручное добавление устройства
      1. Для осуществления ручного добавления устройства, нажмите «Добавить вручную».
      2. В открывшемся окне введите IP-адрес диммера и нажмите «Добавить».
      3. Для отмены операции нажмите «Отмена».
  6. При успешном добавлении диммер отобразиться на вкладке «Устройства» и можно перейти к настройкам ламп.

Основные настройки

1. В приложении перейдите на вкладку «Устройства» и выберете устройство из списка. Откроется окно управления лампами.
2. Откройте настройки устройства. Здесь можно переименовать диммер, посмотреть основную информацию об устройстве, изменить параметры входов диммера, если для управления дополнительно используются выключатели/регуляторы и выполнить настройки ламп.
3. Перейдите к настройкам нужной лампы.
  • Измените имя лампы.
  • Выберите тип выхода: PWM — для светодиодных лент;
  • Измените время замедления разгорания и затухания — время, за которое лампочка полностью включается из нулевой яркости, и полностью выключается из яркости 100%.
  • Измените диапазон диммирования.


Изменение диапазона диммирования

Для корректного управления подключенными к диммеру устройствами, необходимо установить пороговые значений минимальной и максимальной яркости свечения.

Вариант 1. Подбор порогов яркости.

  1. В открывшемся окне управления лампами выбрать нужный канал.

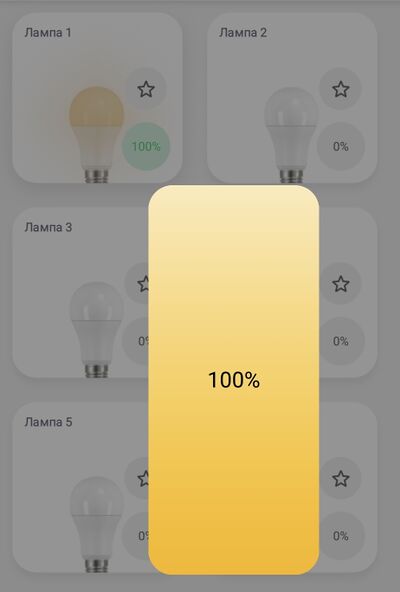

  2. Установите для выбранного канала яркость 100%, перемещая палец по слайдеру на экране.
  3. Перейти в раздел приложения «Настройки».
  4. Выберите нужную лампу из списка.

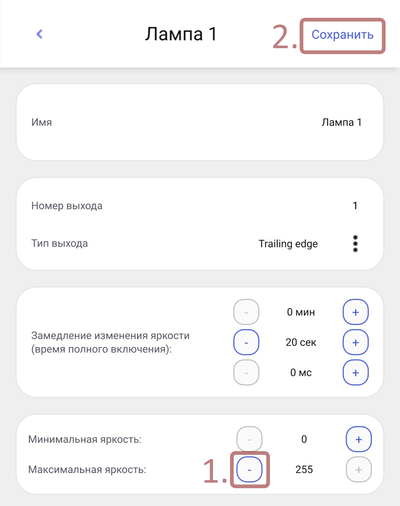

  5. Уменьшите максимальную яркости лампы, нажимая кнопку «-». Нажмите сохранить.
  6. Повторяйте п.5 до тех пор, пока лампа, подключенная к диммеру, не начнет уменьшать яркость свечения.
  7. Вернитесь в окно управления лампами.

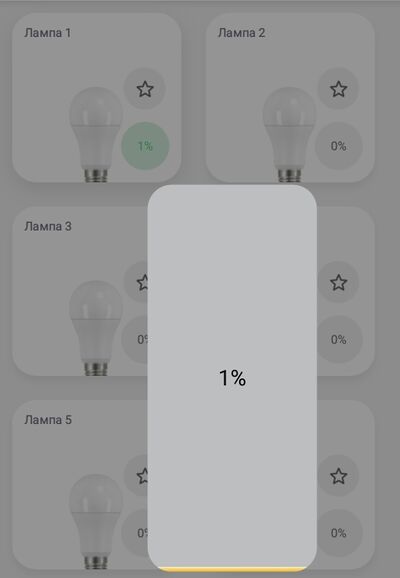

  8. Установите значение уровня яркости 1%, передвигая палец по слайдеру на экране.
  9. Перейдите в раздел приложения «Настройки».
  10. Выберите нужную лампу из списка.
  11. Увеличьте максимальную яркость, нажимая кнопку «+». Нажмите сохранить.
  12. Повторяйте п.11 до тех пор, пока лампа, подключенная к диммеру, не начнет загораться.

Пример:

Выставляем яркость лампы 1 на 100%. Переходим в настройки и уменьшаем максимальную яркость на 25, нажимаем сохранить. Яркость лампы не уменьшилась, значит уменьшаем еще на 25, сохраняем и повторяем. На значении максимальной яркости 180 лампа 1 уменьшила свою яркость, значит увеличиваем яркость до 190, сохраняем и проверяем, что при дальнейшем увеличении порога яркость перестала увеличиваться.

Открываем окно управления лампами и выставляем яркость 1%. Открываем настройки лампы и увеличиваем минимальную яркость на 25, сохраняем. Лампа не начала разгораться, значит повторяем увеличение. На значении 50 лампа начала тускло гореть, сохраняем эти значения и переходим к настройкам остальных ламп.


Вариант 2. Расчет порогов яркости.

  1. Определите при каком проценте яркости лампа начинает разгораться и при каком проценте яркость достигает максимума.
  2. Переведите значения в шкалу 0…255 по формуле (Яркость)%*255/100.

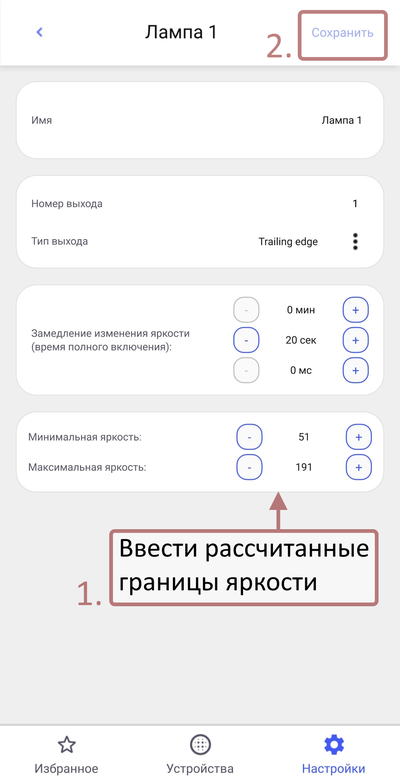

  3. Введите полученные значения в настройки максимальной и минимальной яркости лампы.
  4. Нажмите сохранить.
  5. При необходимости откорректируйте значения.

Пример:

При постепенном увеличении яркости лампа 1 начала разгораться на значении 20%. При последующем увеличении яркости установлено что на 75% лампа 1 достигла своей максимальной яркости. Переводим значения 20% и 75% в шкалу 0...255. Минимальная яркость для лампы 1: (20*255)/100 = 51; максимальная яркость: (75*255)/100 = 191. Вводим полученные значения в настройки лампы 1. Нажимаем сохранить.

Диммер готов к использованию!
