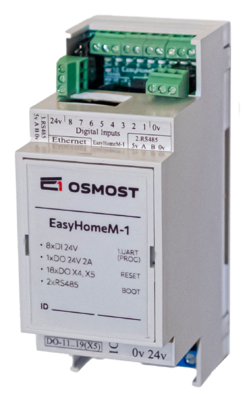

Контроллер EasyHomeM-1

Описание

Контроллер EasyHomeM спроектирован для систем домашней автоматизации для простой установки, требующий минимум дополнительных компонентов и знаний программирования.

8 каналов ввода для бинарных сигналов (выключатели, датчики движения, датчики протечек, счётчики воды/газа,...)
19 каналов вывода "Открытый коллектор": DO1 выведен на колодку и DO2-19 выведены на два разъёма X4, X5 для подключения релейных блоков расширения по 9 реле 16А 250В.
два порта RS485 с питанием 5в для подключения расширений и внешних устройств (датчики температуры, модули ввода-вывода ОВЕН, диммерами EasyHomeDIM и РазумДом, Кондиционеры, Вентустановки, прочее).

один порт UART на плате, который используется для обновления прошивки или для дополнительных устройств или адаптеров на другие интерфейсы.
питание контроллера осуществляется от внешнего источника 24В (18-27В), потребление менее 2Вт (70мА + внешние нагрузки считаем отдельно).

Контроллер EasyHomeM имеет встроенный широкий программный функционал и выполняет разнообразные задачи:

управляет электронагрузками (освещение, отопление, шторы, прочие потребители и др.)
по RS485 возможен мониторинг аналоговых датчиков (температур воздуха, пола и др.)
следит за состоянием датчиков (движения, дыма, газа, протечки, выключателей и др.)
ведёт подсчёт показаний счётчиков (воды, газа, электричества) и журнал сообщений.

Контроллер предоставляет данные пользователю и получает команды управления через графический интерфейс EasyHome подключающийся через Ethernet сеть, может производить оповещение и в текстовом виде по SMS (через GSM-модуль). Интерфейс EasyHome работает и выглядит одинаково на устройствах с ОС Android5.0 и выше, iOS 9.0 и выше, Windows7 и выше, поддерживает отображение IP-видеокамер в формате MJPEG, а так же SIP-домофонию и H.264 с некоторыми ограничениями по совместимости. Так же, возможно управление и визуализация/диспетчеризация со любого программного обеспечения по протоколу ModBusTCP.

Система с контроллерами EasyHomeM поддерживает простое масштабирование - до десяти контроллеров EasyHome и Beckhoff (EasyHome CX) синхронизируются через локальную сеть (LAN) в единую систему.

Технические характеристики

Параметр	EasyHomeM-1
Общее
Процессор	ESP32-DOWDx (Espressif) 160МГц
Объем оперативной памяти	325 KB
Объем энергонезависимой памяти	4 MB
Работа быстрых функций (Сглаживание диммирования, Счётчики по DI, коммуникация)	20Гц
RTC	Без поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее, при работе, часы синхронизируются раз в сутки.

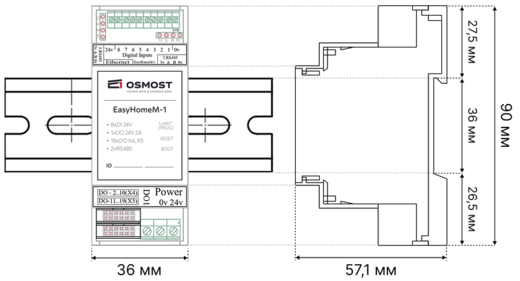

Габариты (ШxВxГ)	36x90x56.5
Вес	90 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (2 DIN места)
Питание
Основное питание	24 VDC
Рабочее напряжение	18..27 VDC
Потребляемая мощность	2 Вт (без модулей расширения); 6,5 Вт (один блок расширения релейных выходов)
Встроенные блоки питания	Питание процессорного модуля от встроенного изолированного БП: 5В 0,5А. Защита от КЗ и перенапряжения; Для питания датчиков DI выведено основное питание.
Входы
Входы DI	8 входов: уровню сигнала 0..2В соответствует логический "0", уровню сигнала 9..60В соответствует логическая "1" Тип защиты: защита от переполюсовки, защита от статических зарядов.
Входы ADI	—
Выходы
Выходы DO	18 выходов: (разъемы Х4 и X5) сигналы от транзисторных ключей "открытый коллектор" (18..27В 0,2А) - для подключения двух блоков расширения "Блок 9ти реле (250В 16А)". Нет защиты от КЗ; 1 выход: "нижний ключ" (36В 2А). Тип защиты: защита от переполюсовки, защита от статических зарядов
Выходы ADO	—
Расширения
Блок на 9 моностабильных реле 250В 16A	2 шт (Разъемы X4, X5)
Модули расширения входов-выходов и регулирования освещения	До 10 модулей и диммеров на один порт RS-485. Для диммеров EaasyHomeDIM и модулей EeasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов.
Количество поддерживаемых входов/выходов на один ПЛК	вход DI - 255; выход DO - 255; вход AI - 50; выход AO - 50.
Интерфейсы и коммуникации
Порты	2 порта RS-485 1 порт Ethernet 100 Base-T, RJ45 Опционально: дополнительный порт RS-485 или RS-232 с гальванической изоляцией
Поддерживаемые протоколы	Modbus RTU, ModbusTCP, HTTP API.
Графические интерфейсы	ПО EasyHome, ПО Iridium Mobile, через EasyHomeCS Apple HomeKit и Google Home Assistant.
Кластеризация	До 10 контроллеров с помощью ПО EasyHome
Количество интерфейсов	до 16, без ограничений для ПО EasyHome при использовании облачного сервиса
Облачный сервис	EasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс.Дом и Сбер
Отсылка/прием СМС	При подключении GSM модема с RS232, собранный или совместимый с чипом Siemens MC52i или MC55i.

Монтаж

Контроллер устанавливается на DIN-рейку, занимает 2 DIN места.

Оставлять зазоры для естественной конвекции: минимум 10 мм сверху/снизу при монтаже в щите; если внутри щита много тепловыделяющих устройств — предусмотреть принудительную вентиляцию.

Не закрывать вентиляционные отверстия корпуса.

Подключение и схемы

Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание.

Схема клемм контроллера

Входы/выходы, порты:

8 входов DI1-8 (Digital Input) - бинарного ввода: уровень сигнала 0..2В соответствует логический "0" , уровень сигнала 9..60В соответствует логическая "1".
18 выходов DO2-19 ( Digital Output) - бинарного вывода: сигналы в разъёмах Х4 и X5 от транзисторных ключей "открытый коллектор". Используется для подключения двух дополнительных блоков расширения "Блок 9ти реле" (Ext 9 Relays v5.2) или других нагрузок с током потребления до 0.2А в потенциальной группе 18..27 В.
1 выход DO1 ( Digital Output) "нижний ключ" с током нагрузки до 2А и напряжением до 36В.
2 порта RS485 с общей гальванической изоляцией питания и сигналов портов.
1 порт RJ45 Ethernet.

Питание системы:

Основное питание 18..27 В. Можно использовать с ИБП на 24В (Выходное напряжение 27.0В). Потребляемая мощность контроллером составляет 2 Ватта (70мА). Блок расширения с 9ью реле потребляет до 6,5 Ватт (260мА), можно подключать до 2х модулей по 9реле.
Для питания датчиков и выключателей на каналах DI на колодки бинарного ввода выведено основное питание 24В.

Встроенный блок питания рассчитан на входное напряжение18-36В и обеспечивает гальваническую изоляцию процессорного модуля от основного питания.

Разъёмы для доп. реле:

Потребление блока Реле Ext9Relays: на вход - 24В 30мА максимальное - 6.5Вт.

Нагрузочная способность: на каждый выход "Открытый коллектор"- 200мА (Макс 500мА).

Схема питания

Подключите питание 24В (или в диапазоне 18..27В) постоянного тока к клеммам Power - находятся в правой нижней части контроллера. Это же напряжение 24В выведено на верхние клеммы питания датчиков. Потребление контроллера составляет менее 2Вт мощности (70мА от 24В), дополнительно надо учитывать подключение дополнительных реле (30мА на одно реле или 270 реле на блок 9ти реле) и дополнительно надо учитывать питание датчиков.

Схемы управления

Подключение DI

Типовые подключения контроллера

Подключение DО

Первое включение

Осмотрите контроллер и убедитесь в отсутствии механических повреждений.
Установите контроллер на DIN-рейку.
Подключите основное питание 18..27 В. Можно использовать с ИБП на 24В (Выходное напряжение 27.0В). Потребляемая мощность контроллером составляет 2 Ватта (70мА). Блок расширения с 9ью реле потребляет до 6,5 Ватт (260мА), можно подключать до 2х модулей по 9реле.
Подключите контроллер к сети Ethenet.
Проверьте индикацию светодиодами. Светодиод 5v должен постоянно гореть, I/O – мигать, при нормальной работе.
