Осмотрите контроллер и убедитесь в отсутствии механических повреждений.
Установите контроллер на DIN-рейку.
Подключите питание контроллера.
Подключите питание 110/220В переменного тока к клеммам Power - находятся в правой нижней части контроллера.
Возможно альтернативное или совместное питание контроллера от бесперебойного или дополнительного источника постоянного тока 18..27В тока через клеммы Основное Питание в верхней части контроллера.
Подключите контроллер к сети Ethenet через разъем с левой боковой стороны устройства к роутеру или коммутатору.
Для проверки подключения проверьте индикацию светодиодов в верхней части контроллера:
Индикатор обмена I/O - мигает с периодом 2 секунды (1+1) без связи с интерфейсом. Индикаторы 12v, 5v и Mdm (показывает возможность подключения модема) горят постоянно.
Светодиоды 12v и 5v должны постоянно гореть, I/O – мигать, при нормальной работе:
К выходам контроллера подключите группы освещения или электронагрузки.
Контроллер имеет 9 релейных выходов (до 250В и 16А)
При необходимости можно приобрести и подключить до двух блоков реле по 9 выходов.
Таким образом для управления контроллером доступно 27 релейных выходов.

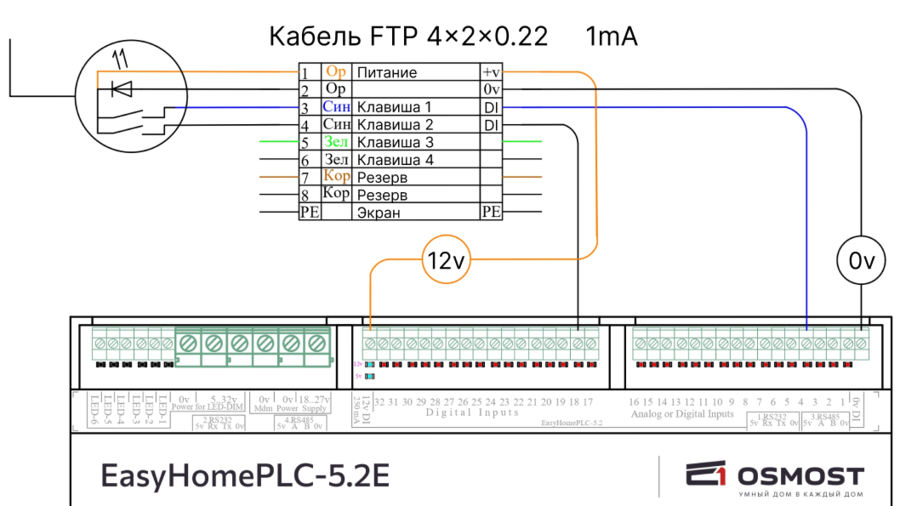

К входам контроллера подключите выключатели или датчики для управления нагрузками (до 32 каналов DI).
Подключение интерфейса
Установите приложение EasyHome на ваше устройство.
Нажмите на кнопку добавления проекта в правом верхнем углу, откроется следующее окно, в котором по умолчанию будет ссылка на скачивание демо-проектов (https://homelogicsoft.com/ftp/demo.ehpa):Нажмите кнопку "Download", в главном меню появится список добавленных проектов.
Перейдите в настройки подключения в верхней статусной строке приложения.
По умолчанию контроллер имеет следующие сетевые настройки:
IP адрес устройства: 192.168.1.212 (Получение IP по DHCP не предусмотрено).
IP port: 502 порт, обычно используемый для протокола ModbusTCP.
Введите данные в следующее окно:
Нажмите на кнопку главного меню в правом верхнем углу , сохраните проект "Save project" и зайдите в него снова.
Иконка показывает правильно выполненное соединение с контроллером.
Для проверки подключения проверьте индикацию светодиодов в верхней части контроллера:
Теперь если подключен интерфейс EasyHome, то индикатор обмена I/O делает короткие вспышки (0.2 вкл+0.3 выкл) по количеству подключенных интерфейсов и паузу 1 сек. Индикаторы 12v, 5v и Mdm (показывает возможность подключения модема) так же горят постоянно.
Индикация с одним подключенным интерфейсом:
Также протестировать Ethernet-связь с контроллером можно командой ping с компьютера с Windows. В меню “Пуск”-> “Выполнить” (или Win+R), набираем команду “ping 192.168.1.212”. Если сеть настроена, то получаем сообщение и время прохождения пакетов:
Пользовательский демо интерфейс
В проекте demo доступно использование основных функций контроллера. Для проверки подключения групп освещения перейдите в EasyHomePLC default Light
, здесь доступно ручное управление лампочками и диммерами. Далее рассмотрим такие функции как климат и освещение.
Освещение
По умолчанию выключатели привязаны к группам света с соответствующим номером и могут быть изменены через пользовательский интерфейс.
Откройте раздел Light (Освещение)
. Здесь представлены четыре глобальные настраиваемы сцены (для всех групп освещения), две встроенные сцены освещения (включить весь свет и выключить весь свет) и группировка света по комнатам.
Откройте комнату на плане этажа. Здесь можно управлять освещением нажимая на иконку лампы.
Перейдите в настройки освещения
. Здесь представлены Мини сцены освещения (для текущей комнаты) и настройки зависимостей.
Чтобы создать сцену, включите необходимые лампы в комнате и нажмите "Сохранить сцену". В открывшемся окне выберите мини сцену для комнаты и в состав какой глобальной сцены она входит, чтобы управлять светом с главной страницы освещения.
Чтобы изменить привязки выключателей, нажмите "Зависимости", разрешите изменение привязок света. Нажмите на выключатель а затем на группу лампочек , к которой хотите привязь этот выключатель. Привязанные группы света будут выделены черной рамкой. Выйдите из режима "Зависимости". К одной группе света можно привязать до трех выключателей.
Чтобы привязать выключатель к сцене, нажмите "Зависимости", включите режим сценарный выключатель. Выберите тип выключателя "Запуск минисцен" и одну из сохраненных сцен, нажмите сохранить, у сценарного выключателя измениться иконка .
Чтобы привязать датчик движения нажмите "Зависимости", разрешите изменение привязок света. Нажмите на датчик движения а затем на группу лампочек , к которой хотите привязь этот датчик. Привязанные группы света будут выделены черной рамкой. Выйдите из режима "Зависимости". К группе света можно привязать один датчик движения. Привязанный и активный датчик имеет иконку , его можно деактивировать нажав на него , тогда датчик не будет реагировать на движение.
Шторы
Для использования штор переназначьте выходы DO с помощью инженерно-тестового интерфейса (см. ниже).
Далее можно приступить к управлению шторами.
Откройте раздел Light (Освещение)
. Здесь представлены четыре глобальные настраиваемы сцены (для всех групп освещения), две встроенные сцены освещения (включить весь свет и выключить весь свет) и группировка света по комнатам.
Откройте комнату на плане этажа. Здесь можно управлять освещением нажимая на иконку лампы.
Перейдите в настройки штор
. Здесь представлены Мини сцены освещения (для текущей комнаты) и настройки зависимостей. Настройки привязок и сцен выполняются аналогично освещению.
Инженерно-тестовый интерфейс
С помощью инженерного интерфейса можно изменить конфигурации входов и выходов. Путь: Главная страница —> Настройки ПЛК —> Входы выходы в ПЛК и модули расширения .
Здесь представлены типы входов контроллера и их количество. Откройте нужные входы/выходы.
Измените необходимые настройки входов-выходов.
Ниже приведены типы входов и выходов, используемых в настройках освещения и климата.
1: OutSide_Temp_Air — Уличная температура воздуха 2: OutSide_PhotoSensor — Уличная освещенность 3: OutSide_Quality_Air — Уличная влажность воздуха
У контроллера первые 16 входов используются как AI или DI, при использовании AI убедиться, что этот же вход не используется как DI (выбран тип 0: Not selected)
DO — Бинарные выходы
Тип
Номер
0
Manual control
Только ручное управление
0
1
Light_NO
Лампочки NO и NC типа
Номер лампы* 1..255, используется контрол Лампочка
2
Dimmer_NO
Выходы с задержкой выключения питанием диммеров
3
MotorOpen
Моторы на открывание
Номер шторы* 1..255, используется контрол Лампочка и Диммер
4
MotorClose
Моторы на закрывание
25
SupplyOUT
ПИТАНИЕ
4:MotorPowerON_NO — Cигнал подачи общего питания на моторы
AO — Аналоговые выходы
Тип
Номер
0
Not selected
Не используется
0
1
Light_Dimmer
Диммируемое освещение
Номер диммера* 1..255, используется контрол Лампочка и Диммер
2
Light_DimSlw
Диммируемое освещение с замедлением
*Номера ламп, диммеров и штор не должны повторяться. Для диммеров и штор следует выбирать номера до 64, поскольку для них доступны индивидуальные настройки времени и границ диммирования.
Освещение и шторы
Управление и привязки выключателей
Откройте раздел Освещение . Здесь представлены страницы для управления группами света, выключателями и датчиками, сводные таблицы привязок выключателей и, по аналогии с пользовательским интерфейсом, представлены глобальные сцены и страница комнат. Изменение привязок выключателей выполните по аналогии с демо интерфейсом (см. выше) или воспользуйтесь сводными таблицами.
"Лампы" . В данном разделе представлено управление всеми группами света: страницы для ламп и диммеров/штор .
"Выключатели" . В данном разделе можно посмотреть состояние выключателей (Switch).
"Датчики" . В данном разделе можно посмотреть состояние датчиков движения (PirSens).
"Сводные таблицы" . В разделе сводные таблицы можно посмотреть и настроить привязки света к выключателям и датчикам движения. Для этого разрешите изменение привязок света, привяжите до трех выключателей к группе света или датчик движения.
Настройки . В данном разделе представлены общие настройки освещения.
Настройки выключателей
По умолчанию выбран классический тип выключателей, при необходимости измените его.
Путь: Главная страница —> Настройки ПЛК —> Конфигурация встроенных функций
—> 9.Тип Выкл-й 1-127 или 10.Тип Выкл-й 128-255 .
Типы классических выключателей
1 / 5
- обычный (включение света при замыкании, выключение света при размыкании) / наоборот
3
- реверсивный (вкл/выкл при смене положения)
Типы кнопочных выключателей
короткое нажатие:
длинное нажатие:
0
- вкл/выкл при отпускании
- диммирование вверх или вниз с текущей яркости до границы
4 / 6
- вкл/выкл при отпускании / нажатии
2
- вкл/выкл при нажатии
- вкл-выкл сцены или группы с выключателем номер +127
12/13/14
- вкл/выкл при отпускании
- диммирование вверх / вниз, автовключение на 0% /100% /0%
- функциональность типов 8 / 9 и при коротком нажатии полное открытие / закрытие
15
- при нажатии происходит запуск или смена действия: открывание - стоп - закрывание - стоп - ...
Сценарный выключатель
любой
- при нажатии запускает привязанную сцену освещения комнаты (минисцену), настраивается во время привязки выключателя
Настройки диммеров и штор
Чтобы изменить время полного открытия/закрытия штор и включения/выключения диммируемых групп освещения перейдите в настройки конфигурации. Путь: Главная страница —> Настройки ПЛК —> Конфигурация встроенных функций —> 12.Время димм-я и штор .
Чтобы изменить время полного открытия/закрытия штор и включения/выключения диммируемых групп освещения перейдите в настройки конфигурации. Путь: Главная страница —> Настройки ПЛК —> Конфигурация встроенных функций —> 13.Границы диммеров .
