Внимание! Во избежание поражения электрическим током перед началом работы отключите электропитание. Соблюдайте правила электробезопасности.
Для более удобного подключения устройств к контроллеру и дальнейшего назначения переменных в интерфейсе вы можете использовать шаблон расключения входов/выходов к контроллерам, диммерам и модулям расширения EasyHome:
Осмотрите контроллер и убедитесь в отсутствии механических повреждений.
Установите контроллер на DIN-рейку.
Подключить питание к устройству можно двумя способами:
Использование встроенного БП 24В мощностью 20Вт: Подключите ~230 вольт к клеммам L и N (в правой нижней части контроллера). Контроллер потребляет 3Вт, остальная мощность используется для блоков расширения - 6.5Вт на каждый из двух, или может использоваться для питания датчиков 12В (до 3Вт) или можно запитать секцию LED-диммеров.
Использование внешнего БП / ИБП 18..27В: Подключите постоянное напряжение к клеммам Осноное Питание 18..27В и Основное питание 0В (в левой верхней части контроллера).
Если подключены оба питания, то встроенный блок питания включается при падении внешнего напряжения менее 24В.
Подключите контроллер к сети Ethenet через разъем с левой боковой стороны устройства RJ45 кабелем к роутеру или коммутатору.

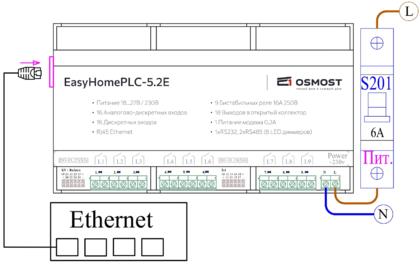

Рисунок 1. Питание 220V AC

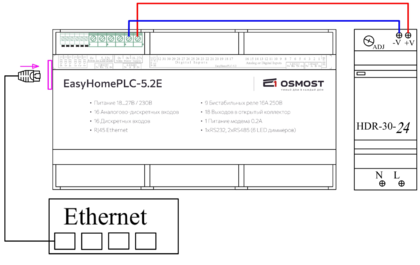

Рисунок 2. Питание 24V DC
Для проверки подключения проверьте индикацию светодиодов в верхней части контроллера:
Индикатор обмена I/O - мигает с периодом 2 секунды (1+1) без связи с интерфейсом. Индикаторы 12v, 5v и Mdm (показывает возможность подключения модема) горят постоянно.
Светодиоды 12v и 5v должны постоянно гореть, I/O – мигать, при нормальной работе:

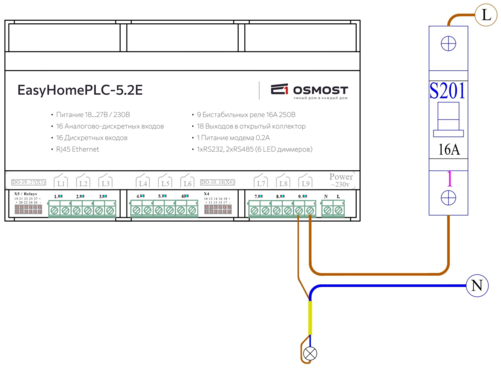

К выходам контроллера подключите группы освещения или электронагрузки.
Контроллер имеет 9 релейных выходов (до 250В и 16А)
При необходимости можно приобрести и подключить до двух блоков реле по 9 выходов.
Таким образом для управления контроллером доступно 27 релейных выходов.

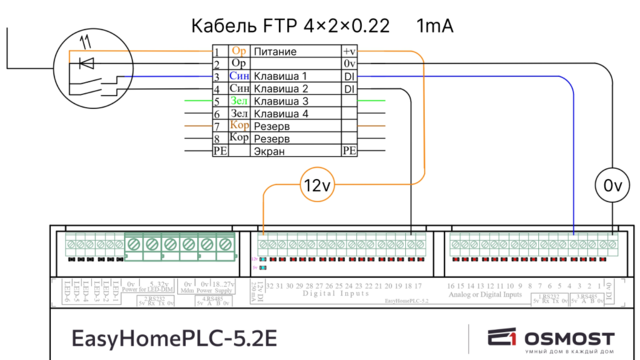

К входам контроллера подключите выключатели или датчики для управления нагрузками (до 32 каналов DI).

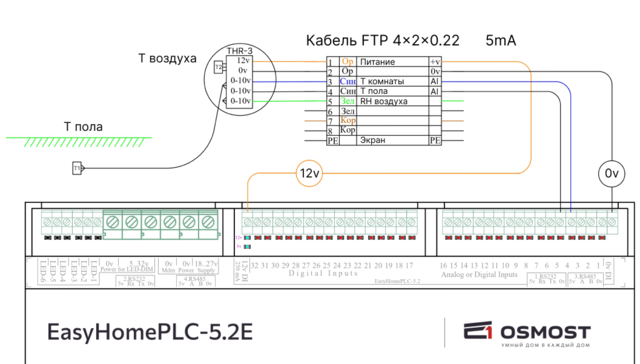

К входам контроллера подключите аналоговые датчики температуры, освещённости, влажности, давления и т.д. (до 16 каналов AI).
К выходам LED подключите нагрузки, работающие от напряжения 5..32 В с током потребления до 1.4А. Данные выходы могут работать для регулирования яркости светодиодных лент и подобных нагрузок.
Блок питания для светодиодных лент выбирается исходя из её характеристик (длина LED ленты м, мощность на 1 метр Вт/м, напряжение ленты В). Для расчета требуемой мощности можно воспользоваться калькулятором блока питания светодиодной ленты.

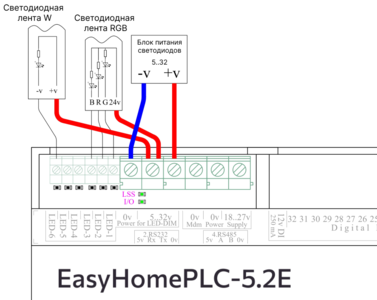

Подключение светодиодных лент

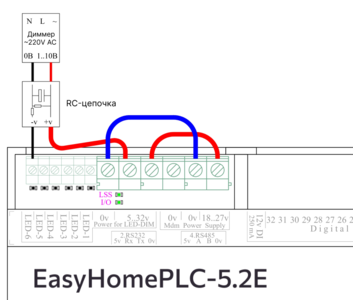

Подключение диммера
Обратите внимание, что у контроллера EasyHomePLC-5.2E используются либо LED выходы, либо порты RS-232, RS-485. По умолчанию контроллер настроен на работу портов 2.RS232, 3.RS485, 4.RS485.

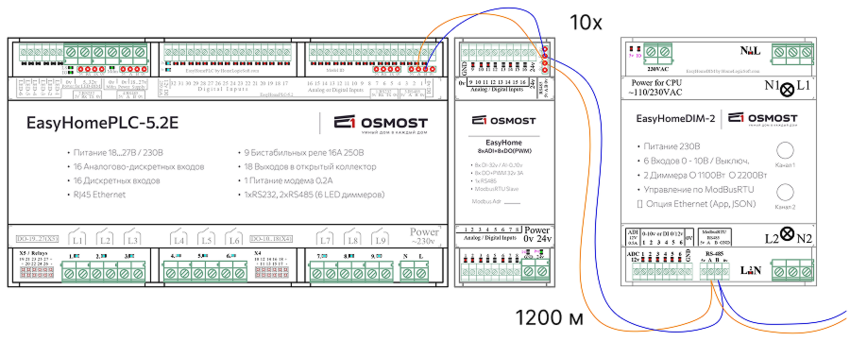

Для расширения функционала контроллера вы можете подключить до 10ти модулей расширения EasyHomeMODUL, ОВЕН Mx-110, диммеров EasyHomeDIM, RazumDom по RS485:
Подключение интерфейса
Установите приложение EasyHome на ваше устройство.
Если вы работаете на компьютере, переходите сразу к п.4 (в приложении для Windows все проекты уже предустановлены). Нажмите на кнопку добавления проекта в правом верхнем углу, откроется следующее окно, в котором по умолчанию будет ссылка на скачивание демо-проектов (https://homelogicsoft.com/ftp/demo.ehpa):Нажмите кнопку "Download", в главном меню появится список добавленных проектов.
Откройте инженерный интерфейс (через него происходит настройка всей системы управления): _Installer_523-003_ip212.ehp
Перейдите в настройки подключения в верхней статусной строке приложения.
По умолчанию контроллер имеет следующие сетевые настройки:
IP адрес устройства: 192.168.1.212 (Получение IP по DHCP не предусмотрено).
IP port: 502 порт, обычно используемый для протокола ModbusTCP.
Введите данные в следующее окно:
Нажмите на кнопку главного меню в правом верхнем углу , сохраните проект "Save project" и зайдите в него заново ("Open project --> _Installer_523-003_ip212.ehp").
Иконка показывает правильно выполненное соединение с контроллером.
Для проверки подключения проверьте индикацию светодиодов в верхней части контроллера:
Теперь, если подключен интерфейс EasyHome, индикатор обмена I/O делает короткие вспышки (0.2 вкл+0.3 выкл) по количеству подключенных интерфейсов и паузу 1 сек. Индикаторы 12v, 5v и Mdm так же горят постоянно.
Индикация с одним подключенным интерфейсом:

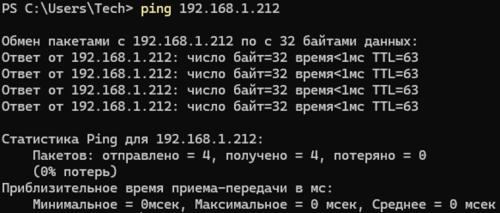

Также протестировать Ethernet-связь с контроллером можно командой ping с компьютера с Windows. В меню “Пуск”-> “Выполнить” (или Win+R), набираем команду “ping 192.168.1.212”. Если сеть настроена, то получаем сообщение и время прохождения пакетов:
Интерфейс
По умолчанию все дискретные входы DI настроены как выключатели, все дискретные выходы DO как лампочки. Выключатели привязаны к группам света с соответствующим номером (DI1 привязан к DO1, DI2 к DO2 и т.д.). Поэтому проверим работу контроллера на примере подсистемы "Освещение".
Откройте раздел "Освещение" ---> "Лампы" ---> "Лампы 1-60"
На данной странице можно проверить работу дискретных выходов DO:
Вернитесь на 2 страницы назад и откройте раздел "Выключатели"
На данной странице можно проверить отображение работы дискретных входов DI.
! По умолчанию работа выключателя настроена не на классическое нажатие, а на короткое нажатие - для кнопочных выключателей. (Если у вас классический, быстрый вкл-выкл - смена положения).
Привязка выключателей к группам света по умолчанию настроена по соответствующим номерам (DI1 привязан к DO1, DI2 к DO2 и т.д.). При нажатии на выключатель загорается физическая группа света и лампа в интерфейсе с соответствующим номером.
Более подробную информацию по контроллеру EasyHomePLC-5.2E можете найти на следующей странице.
Общую информацию и детальную настройку подсистем в приложении EasyHome - на странице ПО EasyHome.
Возможные ошибки и их исправление
! Если к контроллеру нет подключения, то необходимо проверить настройки и подключения в интерфейсе: если они изменены, то надо перезапустить интерфейс для переподключения по новым параметрам сети.
! Если контроллер не обнаруживается командой ping (выводится сообщение «Превышен интервал ожидания...»), тогда проверьте настройки сети на сетевой карте компьютера: IP адрес компьютера должен быть настроен вручную или получен автоматически (от DHCP-сервиса на роутере) в диапазоне 192.168.1.хх, где хх - цифра отличная от 210, 212, 0, 1 и от других устройств сети, маска подсети 255.255.255.0.
! Если выключатель DI физически исправен, но не работает, проверьте тип работы выключателя. Подробную настройку и описание всех типов работы можно посмотреть на странице настройки Освещения.
! Если появляется ошибка подключения контроллера "Неверное время" , проверьте Настройки подключения ---> Другие настройки ---> Смещение внутри контроллера:
Для контроллера EasyHomePLC-5.2E значение по умолчанию - 0.
Сохраните проект и перезапустите: ---> "Save project" ---> "Open project" ---> _Installer_523-003_ip212.ehp").
