Климат

Общие сведения, функции

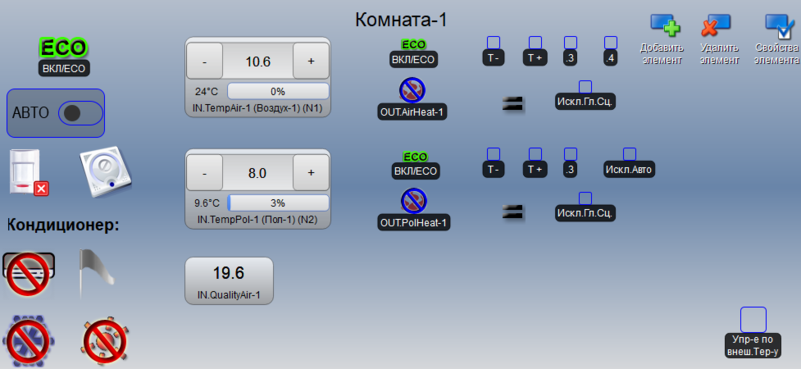

Раздел «Климат» имеет трех/двухуровневую иерархию: «Выбор этажа дома», «Выбор помещения на этаже» и «Помещение».

Код программы содержится в особом системном файле heat_config.xml, может быть только один в папке проекта, имеет возможность включения кнопок штатных СЦЕН КЛИМАТА (данную функцию умеет отображать только heat_config.xml).

Принцип работы системы климата в ПЛК представлен в файле алгоритма работы климата в помещении.

Встроенные функции управления климатом в системе Умный Дом EasyHome:

Таблица 1. Физические входы/выходы контроллера, их обозначение в памяти и функции

Иконка по умолчанию	Название	Кол-во	Описание
Физические входы (названия типов):

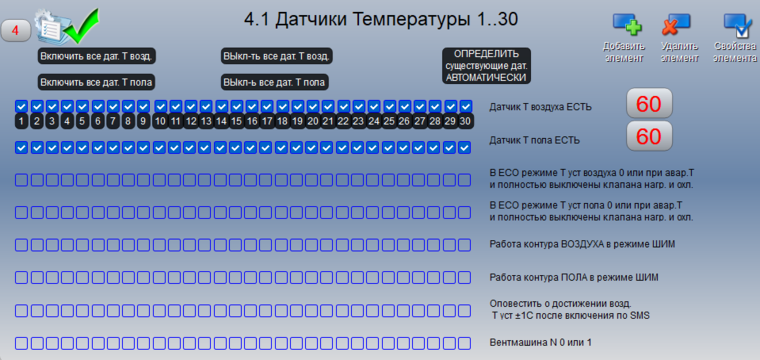

	IN.TempAir	60	- входы комнатной температуры воздуха Т 0..+50C (-50..150С)
	IN.QualityAir	60	- входы комнатной влажности RH 0..100% или других измерителей
	IN.TempPol	60	- входы комнатной температуры пола Т 0..+50C
	IN.TempPLUS IN.TempMINUS	60 60	- клавиши изменения желаемой температуры на 1С
	IN.Termostat IN.TermostatEnbl	60 60	- входы управления с внешних термостатов - входы выключателя внешнего термостата
	IN.OutSide_Temp_Air IN.OutSide_Quality_Air	1 1	- вход уличной температуры Т -50..+50C - вход уличной влажности RH 0..100%
Физические выходы (названия типов):
	OUT.AirHeatPID	60	- отопление воздуха - ПИД РЕГУЛЯТОР 0-100%
	OUT.AirHeat	60	- отопление воздуха - НАГРЕВ (ТЕРМОСТАТ или ШИМ)
	OUT.PolHeat	60	- отопление пола - НАГРЕВ (ТЕРМОСТАТ или ШИМ)
	OUT.AirHeatFAN_Lo OUT.AirHeatFAN_Hi	60 60	- управление ВЕНТИЛЯТОРОМ КОНВЕКТОРА
	OUT.KlapanP	60	- Клапана зональной системы вентиляции
	OUT.AirChillerON OUT.AirChilFAN_Lo OUT.AirChilFAN_Hi	60 60 60	- управление Включением ОХЛАДИТЕЛЯ (Чиллера) - управление Вентилятором ОХЛАДИТЕЛЯ (Чиллера)
	OUT.AllAirHeatOFF OUT.AllPolHeatOFF OUT.AllHeatOFF	1 1 1	- сигнал выключения всех радиаторов - сигнал выключения всех тёплых полов - сигнал выключения всех нагревателей

Базовые функции:

1. Управление радиаторами по датчику температуры воздуха по принципу программируемого термостата, по ПИД алгоритму сигналом 0-10В или по ШИМ алгоритму (широтно-импульсной модуляцией), возможно управление мощностью нагрева радиаторов 0-100% по ШИМ алгоритму без датчика комнатной температуры.
2. Управление тёплыми полами по датчику температуры пола по принципу программируемого термостата, или управление мощностью нагрева полов 0-100% по ШИМ алгоритму (широтно-импульсной модуляцией) без датчика температуры пола.
3. Управление конвекторами с автоматическим плавным или ступенчатым регулированием скорости вентилятора. Управление чиллерами со ступенчатым или плавным регулированием скорости вентилятора.
4. Режим незамерзания всех контуров в режиме выключенного отопления - поддержание температуры не менее общих уставок ECO режима для зон воздуха и зон пола.
5. Автоматический запуск и выключение климата и вентиляции по датчику движения, на установленное количество 0.5 - 127 часов или недельному расписанию.
6. Возможность работы обогрева с приоритетом нагрева помещения тёплыми полами или несколькими разными источниками тепла (несколькими ступенями) с приоритетным порядком.

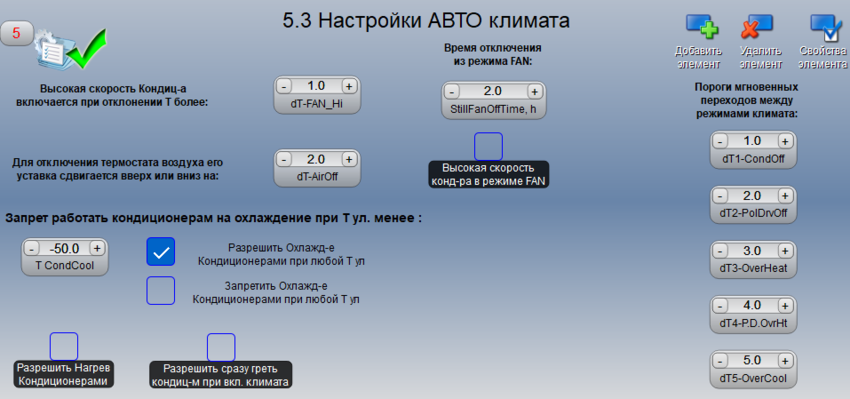

7. Автоматический режим управления кондиционерами на охлаждение и обогрев с автоматическим определением ступеней потребности работы в контуре с нагревателями воздуха и пола.
8. Глобальные сцены климата - 4 глобальные комбинации по комнатам с запоминанием температурных уставок, состояния Вкл-ECO. И две фиксированные глобальные зоны климата - Включить всё и Выключить всё по всем помещениям не исключениям.
9. Индикация реально используемого нагрева для поддержания необходимой температуры в каждой зоне климата воздуха и пола по измеренной длительности включенного и выключенного состояния термостата.
10. Возможность отключения питания общего насоса контура воздуха и/или контура пола при выключении всех отдельных зон нагрева.

Дополнительные функции:

1. Работа по дополнительным внешним термостатам с контролем незамерзания и переключателем системы управления.

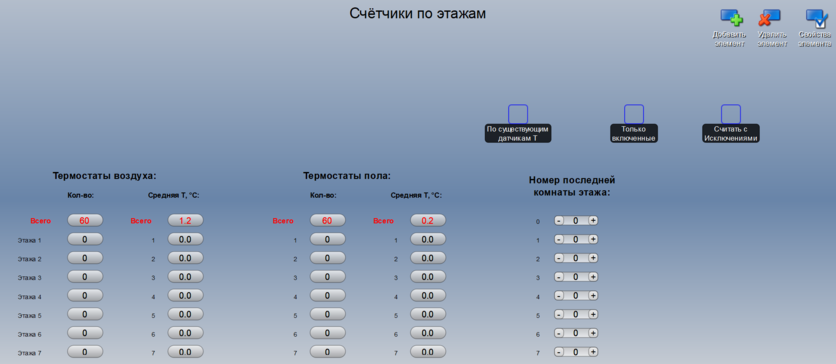

2. Счётчики количества включенных термостатов и средних температур по этажам (до 7ми).
3. Выделение зон «исключений», на которые не действуют глобальные сцены, автоматическое переключение режимов климата и они не участвуют в счётчиках.

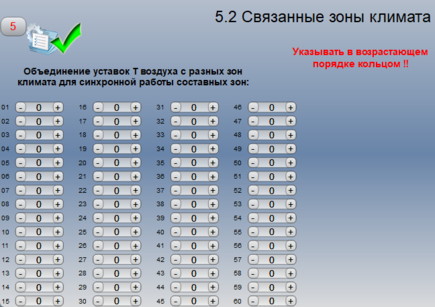

4. Связка зон разных контуров по единой уставке температуры для зон с общим воздушным объёмом.
5. Погодозависимая индивидуальная корректировка показаний датчиков температуры воздуха комнат.
6. Выдача запросов на пониженную или повышенную температуру подачи воздуха системе вентиляции.
7. Выделение зон полного для выключения нагревателей без функции незамерзания.

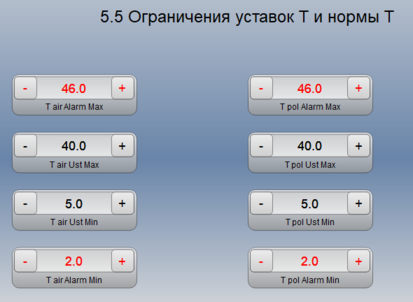

8. Мониторинг исправности датчиков температуры, достижения-отклонения от заданной температуры, средних температур.
9. Привязка зоны климата к одной из двух глобальных зон общей вентиляции.
10. Работа в связке с системой ограничения потребления электронагрузок в разделе Электроснабжения.
11. Ряд статистических параметров по работе системы доступных в разделе Статистика.
