Функции

Система охраны рассчитана на 1-10 пользователей и до 40ка тревожных зон.

Базовые функции охранной сигнализации в умном доме EasyHome:

  1. Графическая индикация на интерфейсе всех статусов каждой зоны: нарушение, зона в охране, взято на охрану, зона в тревоге, была тревога в зоне (взлом).
  2. Свободное конфигурирование 128 датчиков охраны по 6ти разделам или вручную.
  3. Графическая индикация по всем разделам и общая по всем зонам: найдено, взломано, тревога, взято, нарушено, не взято.
  4. 9 паролей длинной до 9ти цифр на 9 различных пользователей.
  5. Специальный пароль для запуска режима ТРЕВОЖНАЯ КНОПКА и возможность запуска/остановки режима в одно касание с интерфейса.
  6. Извещения по СМС: постановка или снятие с номером пользователя, количеством датчиков или по разделам, взято всё, тревога по номеру датчика или названию раздела.
  7. Постановка и снятие по СМС с авторизованного номера GSM.
  8. Таймер постановки и снятия, выбор зон для работы с задержкой или моментальной постановкой и тревогой.
  9. Возможность быстрой постановки без ввода пароля.
  10. Возможность выбора разовой опции "Цикл охраны без запуска сцен".

Дополнительные функции охранной сигнализации в умном доме EasyHome:

  1. Запрет повторного срабатывания датчика охраны.
  2. Постановка зон без таймера сразу при команде взятия или после отсчёта таймера для зон с задержкой.
  3. Довзятие зон охраны, закрывшихся после неполной постановки.
  4. Настраиваемая защита от ложных срабатываний по минимальной длительности одиночного импульса с датчика движения не чаще раза в 255 секунд. Включается для каждой зоны отдельно, при необходимости.
  5. Автопостановка по тревожной кнопке.

Скрытые функции охранной сигнализации в умном доме EasyHome:

  1. Сохранение статуса охранной сигнализации и тревог на случай сбоя питания и перезапуск системы.
  2. Работа датчиков зон охраны в алгоритмах освещения для включения света или отключения забытого света.
  3. Работа датчиков зон охраны в алгоритмах управления вытяжками по движению, в алгоритмах климата для автоматического включения и выключения отопления комнат или зон вентиляции.

Охранная сигнализация в инженерном интерфейсе

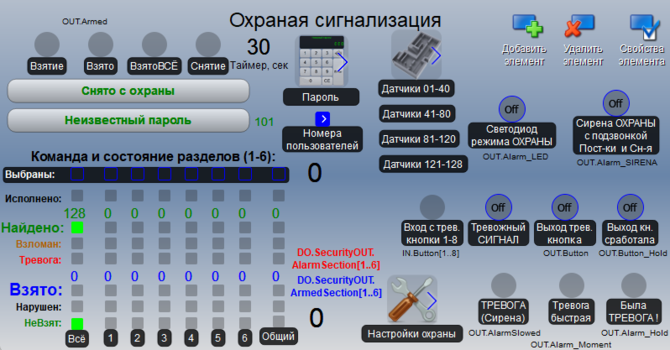

  1. Откройте инженерный интерфейс. Перейдите на страницу: Подсистемы ---> Охранная сигнализация
Элементы страницы инженерного интерфейса "Охранная сигнализация"
  • Взятие – Индикатор процесса поставки на охрану (можно назначить на дискретный выход DO как SecurityOUT.Arming).
  • Взято – Индикатор процесса снятие с охраны (можно назначить на дискретный выход DO как SecurityOUT.Armed)
  • ВзятоВСЁ – Индикатор: все выбранные зоны поставлены на охрану (можно назначить на дискретный выход DO как SecurityOUT.ArmedAll).
  • Снятие – Индикатор процесса снятия с охраны (можно назначить на дискретный выход DO как SecurityOUT.DisArming).

Таймер показывает время, по истечению которого произойдет постановка всех выбранных разделов на охрану. По умолчанию 30 секунд. (Быстрые зоны будут поставлены на охрану немедленно. Определение обычной/быстрой зоны происходит в настройках конфигурации).

В 1й строке отображается статус подсистемы Охраны.

В 2й строке отображается информация о пароле и источнике команды постановки-снятия.

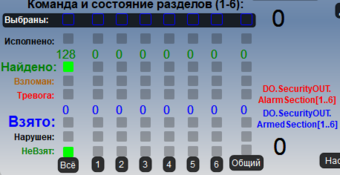

В данной таблице представлено состояние разделов 1-6, Общий (все разделы) и Всё (все датчики, включая не распределённые по разделам). Определение зон по разделам происходит на странице "Датчики".

Выбраны - выбирается раздел, который требуется взять на охрану. Справа показывается количество выбранных датчиков. На странице "Датчики" можно подробнее посмотреть, какие датчики выбраны. Исполнено - индикатор последней исполненной команды, какие разделы ставились на охрану. Найдено - в разделе выбраны датчики для охраны. Сверху подписано количество датчиков в соответствующем разделе. Взломан - в разделе была тревога в период охраны. Тревога - в разделе тревога в данный момент (можно назначить на дискретный выход DO как SecurityOUT.AlarmSection). Взято - в разделе взяты датчики на охрану. Сверху подписано количество датчиков в соответствующем разделе. (Можно назначить на дискретный выход DO как SecurityOUT.ArmedSection). Нарушен - в разделе есть движение. Справа показывается количество датчиков с движением. НеВзят - в разделе есть не взятые датчики.

Переход на страницу с вводом пароля. Данная страница позволяет производить постановку-снятие режима охраны, читать сообщения охранной системы и сменить пароль пользователя.
Информационная страница.
Переход на страницы с датчиками движения соответствующих номеров. На данной странице подготовлены все датчики и индикаторы зон для размещения на планах здания и кнопки записи/воспроизведения предустановленного выбора охранных зон.

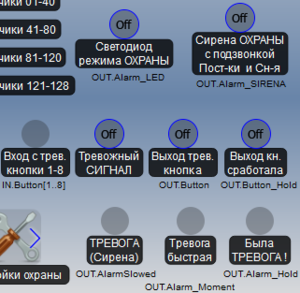

  • Светодиод режима ОХРАНЫ – Индикация и управление светодиодом. СНЯТО - не горит, ВЗЯТО - горит, ТРЕВОГА – мигает. (можно назначить дискретный выход DO как SecurityOUT.Alarm_LED).
  • Сирена ОХРАНЫ с подзвонкой Пост-ки и Сн-я – Индикация и управление СИРЕНЫ (можно назначить дискретный выход DO как SecurityOUT.Alarm_SIRENA). Аналогично ТРЕВОГА ОБЩАЯ и подзвонка постановки-снятия.
  • Вход с трев. кнопки 1-8 – Индикация нажатия тревожной кнопки (дискретный вход DI, обозначенный как IN.KNOPKI). Срабатывает когда хотя бы одна из кнопок нажата.
  • Тревожный СИГНАЛ – Индикатор события ТРЕВОЖНЫЙ СИГНАЛ (аналогично "Выход кн. сработала", срабатывает постоянно если на вход IN.KNOPKI подан сигнал. "Выход кн. сработала" может не срабатывать, если это указано в настройках).
  • Выход трев. кнопка – Индикатор нажатия тревожной кнопки (можно назначить дискретный выход DO как SecurityOUT.Button).
  • Выход кн. сработала – Индикатор: была сработка тревожной кнопки (можно назначить дискретный выход DO как SecurityOUT.Button_Hold).
  • ТРЕВОГА (Сирена) – Индикатор временного включения тревоги (можно назначить дискретный выход DO как SecurityOUT.AlarmSlowed) по таймеру настраиваемом на странице конфигурации (по умолчанию 5 мин).
  • Тревога быстрая – Индикатор текущего нарушения зоны охраны (можно назначить дискретный выход DO как SecurityOUT.Alarm_Moment).
  • Была ТРЕВОГА! – Индикатор: была тревога в период охраны (можно назначить дискретный выход DO как SecurityOUT.Alarm_Hold).

Датчики

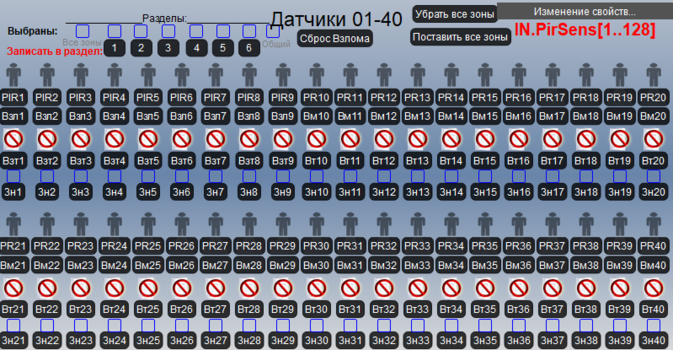

  1. Перейдите на страницу: Перейдите на страницу: Подсистемы ---> Охранная сигнализация ---> Датчики 1-40.


Пароль

Настройки охраны

Назначение ADIO

Назначение входов/выходов производится на странице в инженерном интерфейсе «Настройки ПЛК – Входы-выходы в ПЛК и модули расширения – Назначения входов-выходов (98.1 – 99.2)».

Устройства, применяемые в подсистеме Охранная сигнализация, представлены в таблице ниже. Список всех переменных для назначения ADIO можно посмотреть на следующей странице.

Устройство Вход/выход Номер типа структуры Тип структуры [кол-во номеров]
Датчики движения, датчики положения дверей, замков, окон и т.д 98.1 DI 2 PirSens [128]
Сигналы с тревожных кнопок 17 KNOPKI [8]
Сигнал с кнопки включения-выключения охранной сигнализации 19 Special_IN [5] - 4 - SecuritySwitch
Сигнал с включателя охранной сигнализации Special_IN [5] - 5 - SecurityON
Индикатор включения раздела на охрану 98.2 DO 22 ArmedSection [6]
Индикатор ТРЕВОГИ раздела на охране 23 AlarmSection [6]
Выход "ТРЕВОГА (Сирена)" по любому разделу на время 5 минут (настраивается) 24 SecurityOUT [18] - 1 - AlarmSlowed
Выход "ТРЕВОГА (Сирена)" или "была нажата тревожная кнопка" SecurityOUT [18] - 2 - AlarmCommon
Выход тревоги по любой зоне (любому датчику) - раздел ВСЁ SecurityOUT [18] - 3 - AlarmAnyZone
Выход тревоги в зоне по выбранным разделам - раздел ОБЩИЙ SecurityOUT [18] - 4 - AlarmSumSection
Выход тревоги моментальной, пока есть нарушение охраняемой зоны SecurityOUT [18] - 5 - Alarm_Moment
Выход взлома (была тревога в последний период охраны) SecurityOUT [18] - 6 - Alarm_Hold
Выход на светодиодный индикатор Поставлено / Взлом (мигает) SecurityOUT [18] - 7 - Alarm_LED
Выход на сирену от охранной сигнализации с подзвонкой постановки-снятия SecurityOUT [18] - 8 - Alarm_SIRENA
Выход процесс ПОСТАНОВКИ SecurityOUT [18] - 9 - Arming
Выход ВЗЯТО SecurityOUT [18] - 10 - Armed
Выход ВЗЯТО в любой зоне SecurityOUT [18] - 11 - ArmedAnyZone
Выход ВЗЯТО в любом разделе SecurityOUT [18] - 12 - ArmedSumSection
Выход ВЗЯТЫ все датчики, выбранные для постановки SecurityOUT [18] - 13 - ArmedAll
Выход процесс СНЯТИЯ (идёт обратный отсчёт до ввода пароля) SecurityOUT [18] - 14 - DisArming
Выход нажата кнопка в данный момент SecurityOUT [18] - 15 - Button
Выход была нажата тревожная кнопка в последний период охраны SecurityOUT [18] - 16 - Button_Hold
Сирена Общая 27 SpecialOUT [9] - 2 - SIRENA

Расширенные настройки на страницах конфигурации
