У контроллера EasyHomePLC-5.2E в ряде случаев может быть удобно использование секции ШИМ LED-диммеров не как Аналоговых выходов AO 1..6, а как Бинарных DO 29..34, так же возможны любые комбинации. Для этого необходимо поменять настройки работы ЦП в разделе конфигурации регистров ПЛК.

Откройте страницу в инженерном интерфейсу: Настройка ПЛК ---> Настройки EasyHomePLC ---> Chip and Registers Configuration ---> ESP32 40GPIO config. Измените функцию указанных портов в соответствии со скриншотами ниже, нажмите Принять, Сохранить, после смены настроек надо перезагрузить ПЛК.

•

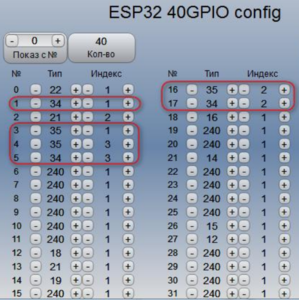

  Настройка работы выходов как порт RS232 и два RS485 (заводская)
•

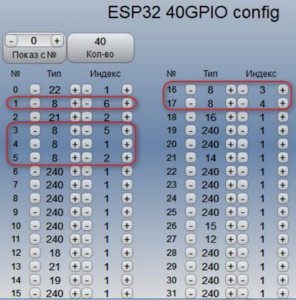

  Настройка работы выходов как LED-PWM 1..6
•

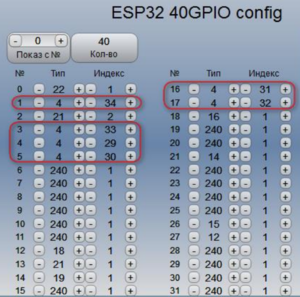

  Настройка работы выходов как бинарные DO 29..34
