Настройка подсистемы "Климат" в инженерном интерфейсе

Отображение

Откройте инженерный интерфейс: _Installer_523-003_ip212.ehp

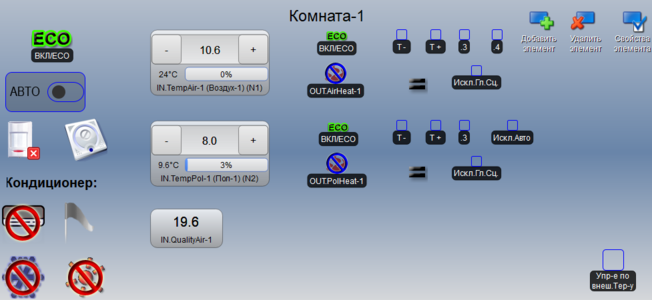

Перейдите на страницу: Климат ---> Комнаты 1-20 ---> Комната 1:

В каждой комнате будут отображаться датчики температуры воздуха/пола, датчики качества воздуха, термостаты. Номер комнаты соответствует номеру, который вы назначили при назначении ADIO.
Кондиционеры, датчики движения и вытяжки распределяются по комнатам отдельно (см. далее "Распределение датчиков движения и вытяжек по комнатам").

Например, в комнате 1 находятся устройства, назначенные следующим образом: TempAir[60] - 1, TempPol[60] - 1, QualityAir[60] - 1, AirHeat[60] - 1, PolHeat[60] - 1, Klapan_P[60] - 1.

Датчики температуры и термостаты

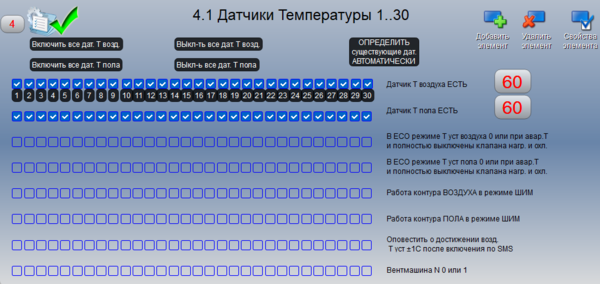

Перейдите на следующую страницу: Настройки ПЛК ---> Конфигурация встроенных функций ---> 4. Датчики температуры ---> 4.1. Датчики температуры 1..30 (или 4.2. Датчики температуры 31..60):
Ранее вы назначили в ADIO датчики температуры воздуха и пола: IN.TempAir[N], IN.TempPol[N]. Укажите существующие датчики температуры воздуха и пола на данной странице - первая и вторая строки (можете нажать кнопку "Определить существующие датчики автоматически").
Вы также можете настроить климат без датчика температуры: не устанавливайте флаг "Датчик Т воздуха/пола есть", установите флаг в строке "Работа контура воздуха/пола в режиме ШИМ". Подробнее о настройке датчиков температуры, работе в режиме ШИМ без датчика можно почитать в полном описании подсистемы "Климат" в разделе "Определение датчиков и их настройка" и в разделе "Настройка ПИД регуляторов и ШИМ климата".

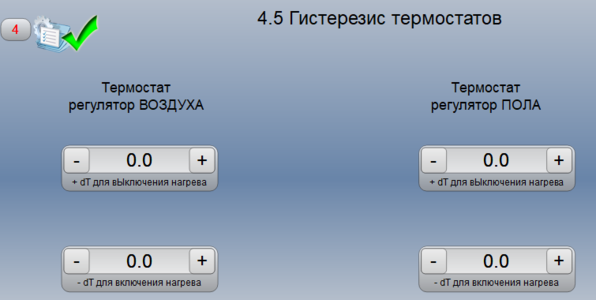

Перейдите на страницу: Настройки ПЛК ---> Конфигурация встроенных функций ---> 4. Датчики температуры ---> 4.5. Гистерезис термостатов:

Для избегания слишком частого включения/выключения нагрева радиатором и тёплым полом установите гистерезис термостатов воздуха и пола на включение/выключение. Оптимальные значения – в диапазоне 0.5-2^oC.

Распределение кондиционеров по зонам климата

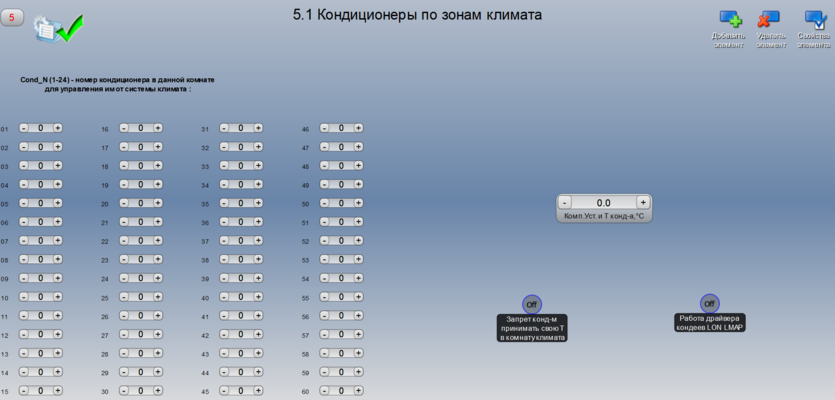

Перейдите на страницу: Настройки ПЛК ---> Конфигурация встроенных функций ---> 5.Настройки Климата и конд-в ---> 5.1. Кондиционеры по зонам климата:

По RS-485 можно подключить до 24 кондиционеров на один контроллер (см. Интеграция? Расширения?). Для каждого из помещений климата 1-60 укажите номер кондиционера.
! Наличие или отсутствие в данной комнате кондиционера определяет возможные переходы системы автоматического управления климатом на управление кондиционером.
На этой же странице установите компенсацию уставки и Т кондиционера в зависимости от его расположения.
Компенсация уставки и температуры кондиционера требуется, если датчик температуры находится на некотором расстоянии от кондиционера, и нужно скомпенсировать разницу температур между полом и потолком – обычно 1 градус на метр по высоте.
Если у вас датчики температуры воздуха подключены по RS485 или MobusTCP, а не напрямую к контроллеру, то включите функцию "Запрет кондиционерам принимать свою Т в комнату климата".

Распределение датчиков движения и вытяжек по комнатам

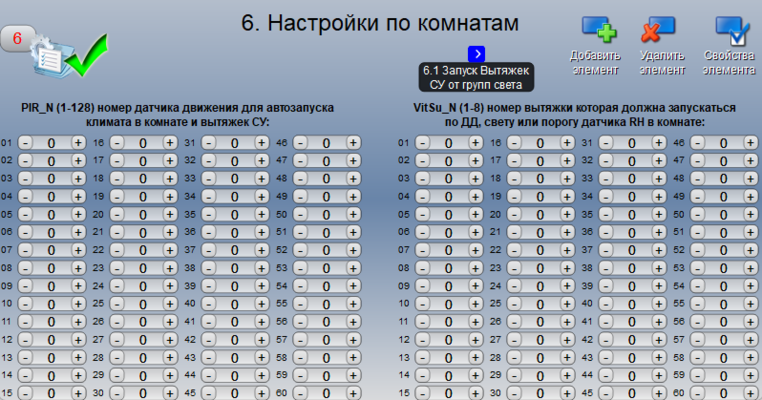

Перейдите на страницу: Настройки ПЛК ---> Конфигурация встроенных функций ---> 6. Настройки по комнатам:
В левой таблице для каждой комнаты укажите номер датчика движения PirSens[N], который вы хотите использовать для автоматического включения климата и вытяжек.
В правой таблице для каждой комнаты указывается номер вытяжки Vit_SU_NO [N], которая расположена в данной комнате и должна запускаться по датчику движения, свету или порогу датчика влажности.
Вернитесь на страницу: Климат ---> Комнаты 1-20 ---> Комната-1.
Теперь будут активен элемент – АВТО Включение-выключение климата по датчику ДВИЖЕНИЯ на время таймера.

Обратите внимание: элемент

в комнатах отвечает за включение внешней вентиляции или клапана в зоне OUT.KlapanP[1..30] и OUT.KlapanV[1..30], где номер клапана = номер комнаты, где он будет расположен в интерфейсе.
Вытяжки не отображены в комнатах. Они находятся в подсистеме "Воздух".

Основные настройки

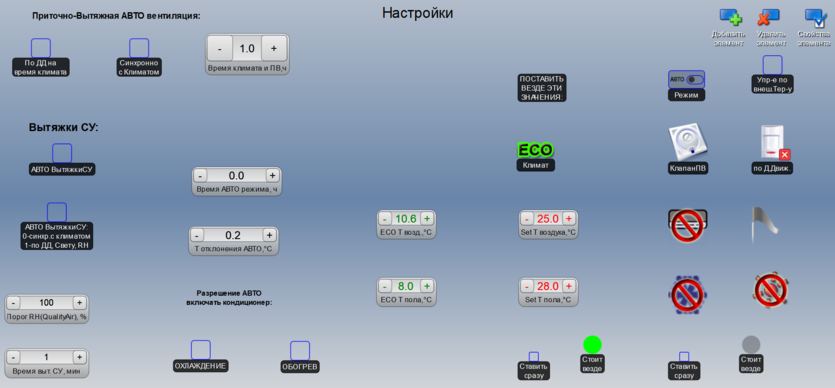

Перейдите на страницу: Климат ---> Настройки:
Если требуется подключить работу вентиляции совместно с климатом, укажите следующие настройки:

Настройки зональной системы Приточно-Вытяжной АВТО вентиляции (клапаны вентиляции, вентмашины):
- АВТО вентиляция по датчику движения на время климата;
- Вкл/выкл вентиляцию синхронно с климатом;
- Время, на которое включается климат и приточно-вытяжная вентиляция.
Если требуется подключить работу вытяжек совместно с климатом, укажите следующие настройки:

Настройки вытяжек санузлов (необязательно санузлов, это выходы DO, назначенные как Vit_SU_NO [8]):
- Вкл/выкл автоматическая работа вытяжек;
- В автоматическом режиме: 0 - работа вытяжки СУ синхронно с климатом, 1 - работа вытяжки по датчику движения и своему таймеру;
- Порог качества воздуха (влажности) для включения вентиляции или вытяжки;
- Время на которое включается вытяжка СУ в минутах.

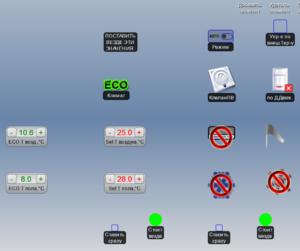

Чтобы не записывать вручную в каждую комнату уставки температуры воздуха/пола, режим и настройки кондиционера, можно воспользоваться следующими настройками:

Поставить везде эти значения (нажать, чтобы установить следующие значения на все комнаты и все термостаты):

Режим работы Вкл/ECO;
Уставка температуры ЕСО воздуха и пола;
Уставка температуры воздуха и пола (режим ВКЛ.);

Флаг "Ставить сразу" - Ставит изменяемые величины VKL/ECO, уставки воздуха и пола сразу (без нажатия кнопки "Поставить везде эти значения"). Индикатор "Стоит везде" показывает, что настройки установлены во всех комнатах.

Вкл/выкл АВТО режим управления климатом;
Вкл/выкл управление по внешнему механическому термостату (выкл - идёт АВТО управление от ПЛК);
Вкл/выкл внешней вентиляции помещения свежим воздухом;
АВТО Вкл/выкл климата по датчику ДВИЖЕНИЯ на время таймера ("Время климата и ПВ");
Настройки кондиционера:

Вкл/выкл кондиционера	Скорость вентиляции / кондиционера (1-High, 0-Low)
Режим Кондиционера 0 - просто замкнутая вентиляция, 1 - охлаждение	Режим Кондиционера 0 - просто замкнутая вентиляция, 1 - обогрев

Флаг "Ставить сразу" - Ставит изменяемые величины настроек климата и кондиционера (без нажатия кнопки "Поставить везде эти значения"). Индикатор "Стоит везде" показывает, что настройки установлены во всех комнатах и термостатах.

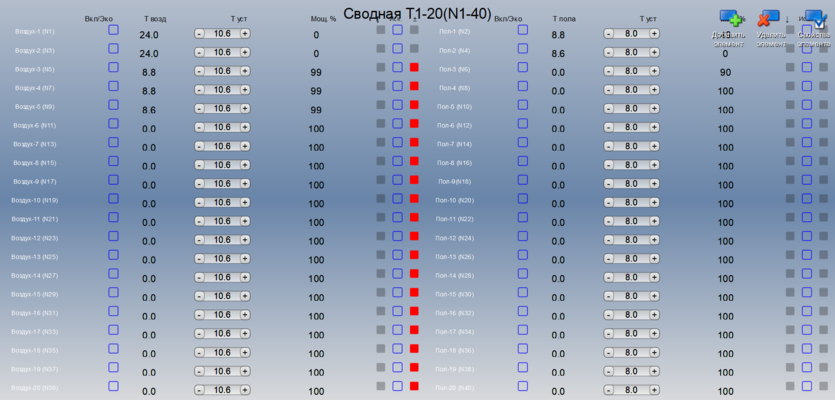

Если требуется подкорректировать данные настройки в отдельных комнатах, можете сделать это вручную в каждой комнате (Климат ---> Комнаты ... ---> Комната N) или через сводные таблицы с настройками всех термостатов: Климат ---> Сводная T1-20(N1-40):

В левой половине расположены термостаты воздуха 1-20 (N1, 3, ..., 39), в правой - термостаты пола 1-20 (N2, 4, ..., 40).
- Вкл/ECO - Включение климата в комнате в работу или экономный режим.
- T возд./Т пола - Текущая температура Воздуха IN.TempAir[1..60] / Пола IN.TempPol[1..60]
- Т уст. - Уставка температуры воздуха/пола.
- Мощ. % - Мощность работы термостата климата, %.
- ↕/↓ - Индикатор смещения рабочей уставки термостата функцией АВТО.
- Иск. - Флаг исключения термостата из СЦЕН КЛИМАТА и счётчиков.
- ± - Текущее состояние контура (нагрев/нет нагрева).

Следующие шаги

Следующий шаг - Настройка подсистемы "Климат" в пользовательском интерфейсе.

Полное описание настройки всех функций, связанных с подсистемой "Климат" можно найти на следующей странице.
